一种检测脉冲钨极氩弧焊熔池振荡频率的方法及装置-兰州理工大学温州泵阀工程研究院

专利号：CN201610025380.3

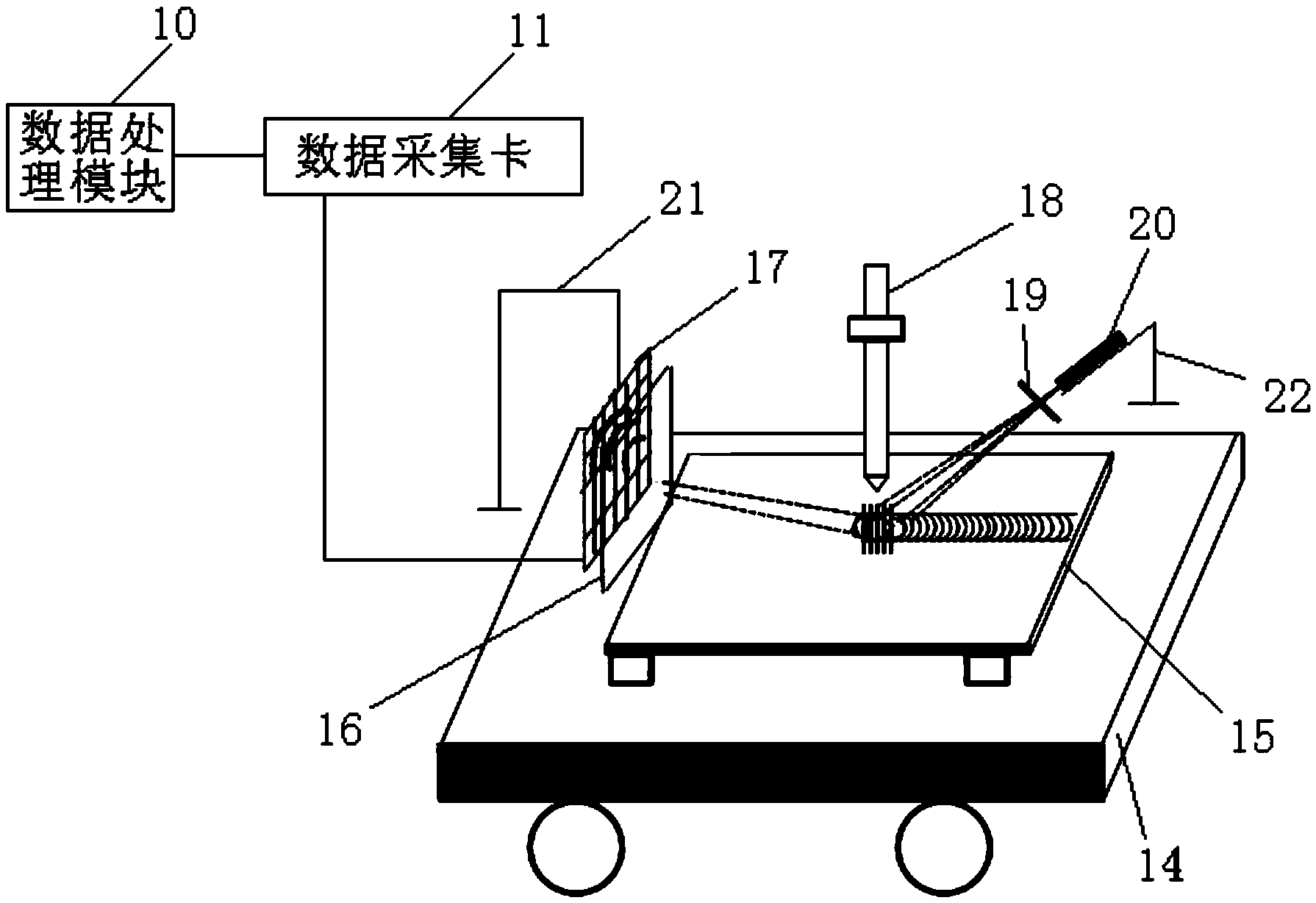

摘要：本发明属于自动化焊接的技术领域。为了解决目前检测熔池振荡频率的方法准确率较低且不能应用于连续焊接的问题，本发明提出一种检测脉冲钨极氩弧焊熔池振荡频率的装置，包括激光器、滤光片、硅光电池阵列、数据采集卡和数据处理模块，所述数据采集卡分别与所述数据处理模块和所述硅光电池阵列连接；所述滤光片贴于所述硅光电池阵列表面；所述激光器与所述硅光电池阵列分居焊枪两侧，数据采集卡用于采集硅光电池阵列输出的矩阵电压信号并发送给数据处理模块，该数据处理模块用于将矩阵电压信号转换成熔池振荡时域信号，再进行快速傅里叶变换以得到熔池振荡频率。本发明的装置提高了检测熔池振荡频率的准确度，且能够适用于连续焊接。
