一种带组合孔板的多级降压V型球阀-兰州理工大学温州泵阀工程研究院

专利号：CN201710862483.X

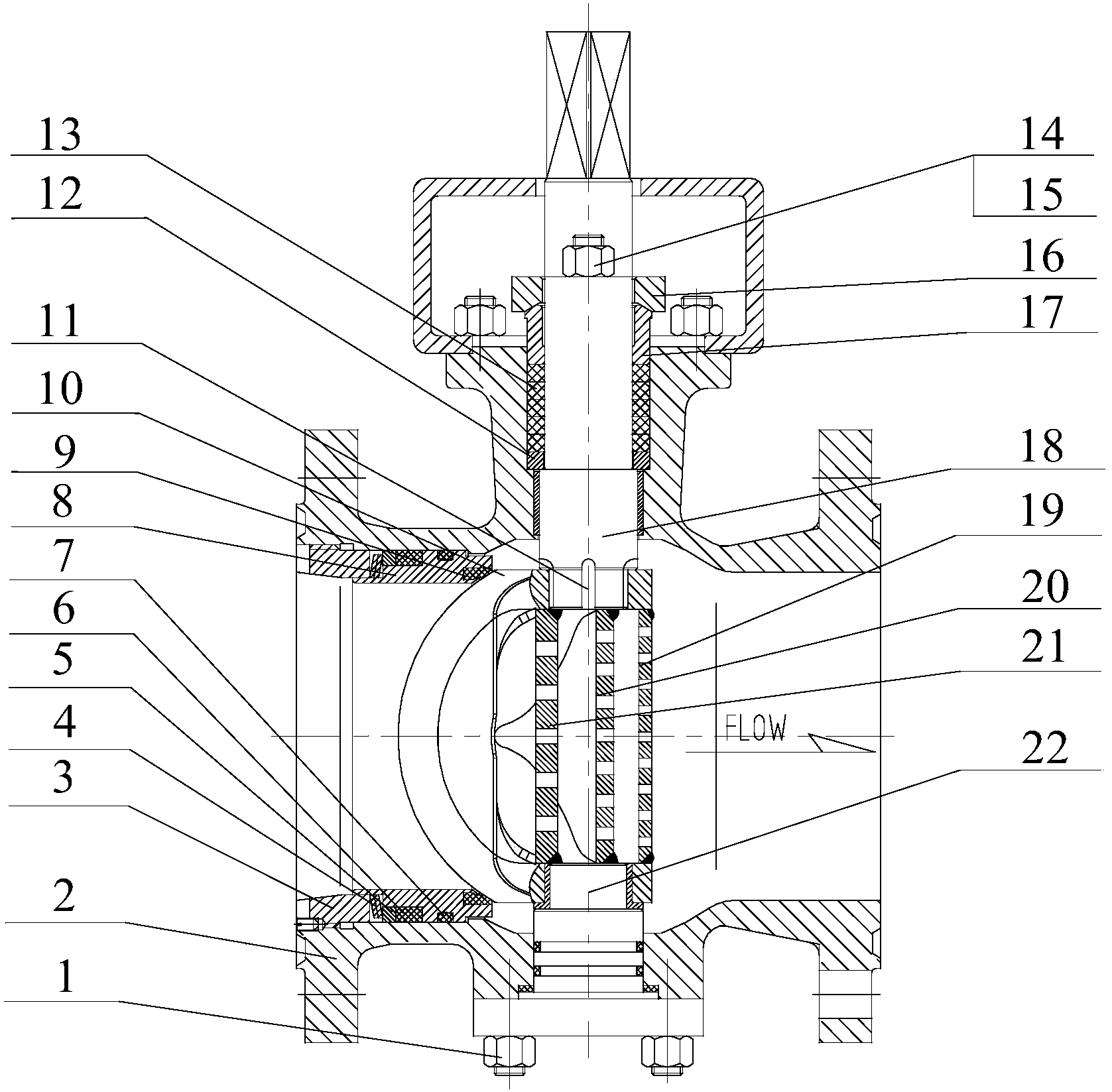

摘要：一种带组合孔板的多级降压V型球阀，阀体(2)与阀座支撑圈(8)之间由密封圈(6)以及O型密封圈(7)进行密封，阀座支撑圈(8)压紧阀座密封圈(9)与阀芯(10)紧密接触，双头螺柱(1)将底座轴(22)与阀体(2)紧紧固定在一起，保证阀芯(10)沿底座轴(22)顶部稳步转动，阀杆(18)与阀芯(10)通过键(11)连接，填料压盖(16)通过填料轴套(17)进一步压紧组合填料(13)，组合填料(13)下方设有填料垫片(12),填料压盖(16)通过六角螺栓组合零件(14)和零件(15)与阀体(2)固定，阀芯(10)内部焊接有内嵌式的三个节流降压孔板，其分别为孔板(19)、孔板(20)和孔板(21)。
