一种差动式旋喷泵-兰州理工大学温州泵阀工程研究院

专利号：CN201911231641.7

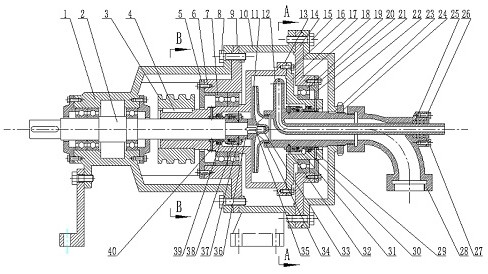

摘要：一种差动式旋喷泵，主要包括叶轮转子装置、由旋壳转子部件和旋壳盖板转子部件组成的旋壳转子装置以及左轴承体，轴承压盖、右轴承体、轴承压盖、外壳、外壳盖板、集流管和进水弯管等部件。叶轮转子装置和旋壳转子装置分别由不同功率的电动机驱动，其中驱动旋壳转子装置的是一台变频调速电机，可改变旋壳转子装置转速，使得旋壳转子装置转速与叶轮转子装置转速产生了转速差。不同转速的旋壳转子装置对由旋壳盖板与旋壳形成的旋转腔体内的液体旋转效应是不同的。通过改变旋壳转子装置的转速，可得到不同形状转速的扬程、效率与流量的关系曲线的族，满足不同需要的流量和扬程。
