一种用于电动车辆无线充电装置的导体异物检测装置-兰州理工大学温州泵阀工程研究院

专利号：CN201911244967.3

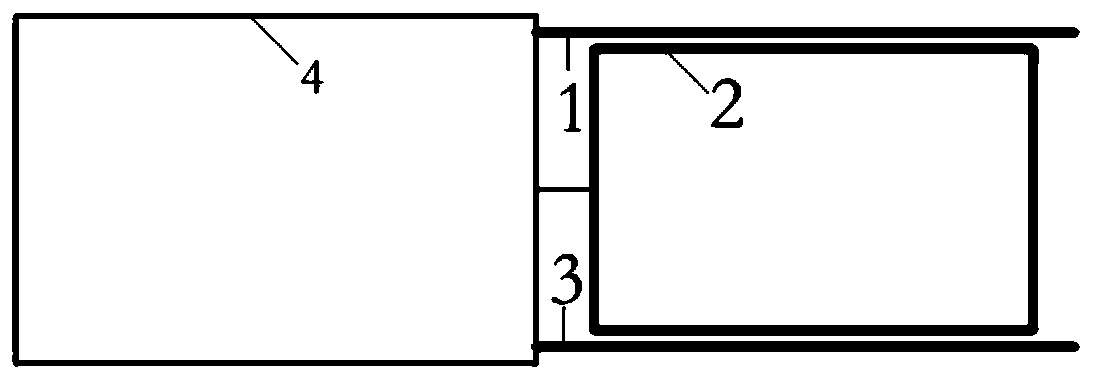

摘要：本发明公开了一种用于电动车辆无线充电装置的导体异物检测装置，包括：激励线圈、检测线圈和壳体；激励线圈和检测线圈均固定在壳体上；当无线充电装置停机检测时，激励线圈通电产生激励磁场，检测线圈拾取激励磁场或激励磁场与导体异物产生的二次磁场的耦合磁场A；当无线充电装置在役检测时，激励线圈不工作，无线充电装置激发原磁场,检测线圈拾取原磁场或原磁场与导体异物产生的二次磁场的耦合磁场B；当检测线圈拾取耦合磁场A时，与其相连的输出设备显示电压信号相对检测线圈拾取原磁场时显示电压信号变化，表示有导体异物；当检测线圈拾取耦合磁场B时，输出设备显示电压信号相对检测线圈拾取激励磁场时显示电压信号变化，表示有导体异物。
