一种液压系统油液气泡分离器-兰州理工大学温州泵阀工程研究院

专利号：CN201911273448.X

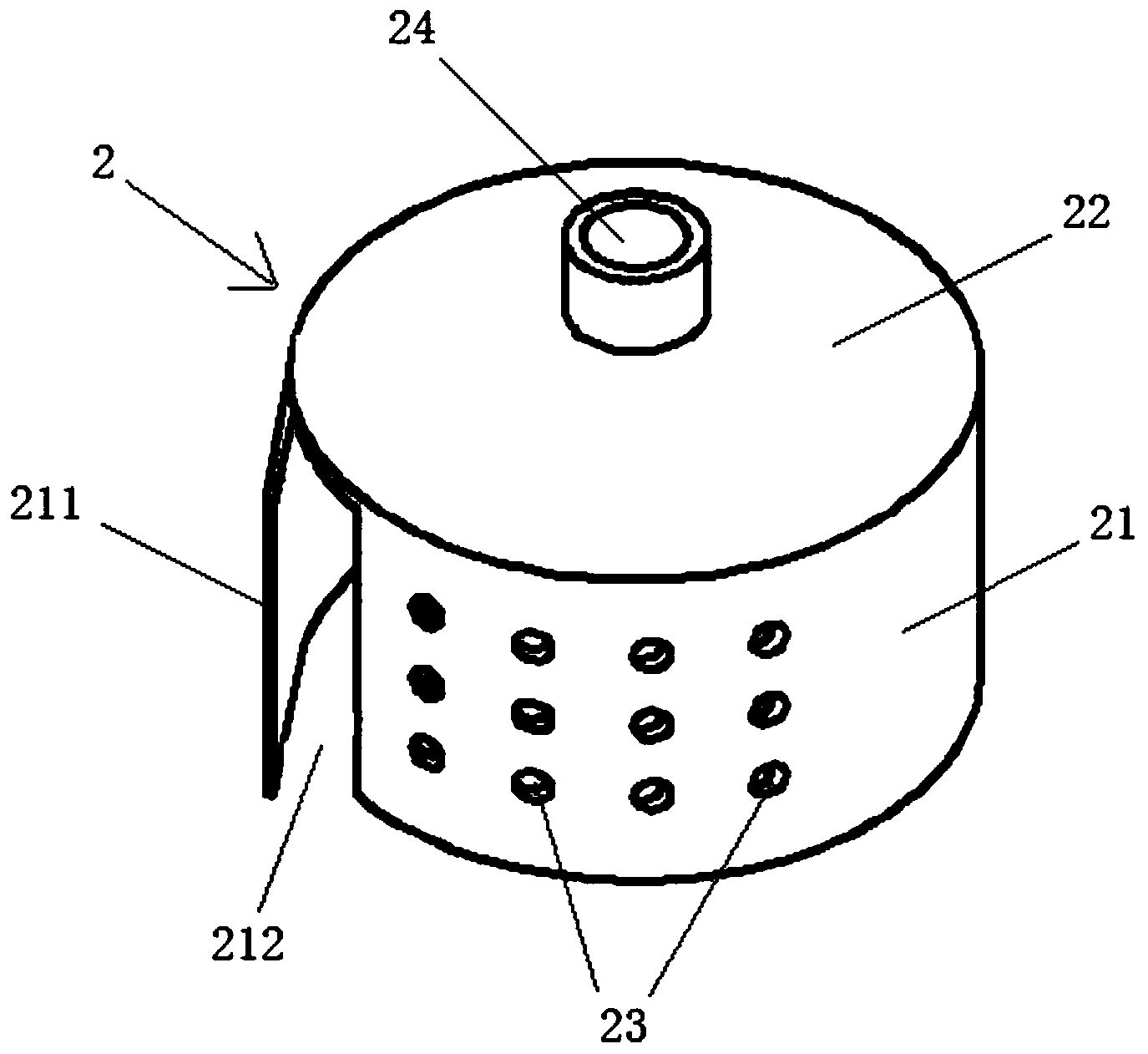

摘要：本发明属于液压设备技术领域。为了解决液压油中混入空气而对液压系统造成的问题，本发明公开了一种液压系统油液气泡分离器，包括壳体、油液扰流器和扰流腔；油液扰流器为无底中空结构，由环形板和顶板组成，其中环形板沿圆周方向缠绕形成非封闭结构，并在环形板的一端形成一个挡板和缺口，顶板固定在环形板的上端且设有一个排气口，环形板上设有多个扰流孔并且分布在靠近缺口的位置，排气口与排气管连通；油液扰流器位于壳体内部，并且在两者之间形成环形通道，环形通道与扰流腔连通，油液扰流器的内部与扰流腔连通。本发明的液压系统油液气泡分离器可以将油液中的气体快速分离出来，达到对油液中气体的有效分离效果。
