灰浆渣开关阀采用45° 斜向直线滑动式启闭原理，完全区别于传统闸阀的垂直升降、球阀的 90° 回转和旋塞阀的旋转密封模式。其核心是通过阀板沿 45° 斜面的精准直线运动实现开关，配合隐藏式阀座、全通径无死角流道和软硬复合密封结构，从动作机制上彻底解决灰浆渣工况下阀门易磨损、卡堵、积渣、密封失效的行业难题。

一、核心启闭动作原理

阀门的启闭由阀杆驱动阀板沿预设的 45° 斜向导轨做直线往复运动完成，全程无旋转、无偏心，动作平稳且定位精准：

开启过程:转动手轮（手动版）或执行器（电动 / 气动版），阀杆带动阀板沿 45° 斜向向上滑动，逐渐脱离阀座密封面。当阀门完全开启时，整块阀板完全收纳入阀体侧壁的隐藏收纳仓内，收纳仓内壁与主通道流道无缝齐平，阀体内部形成与管道内径完全一致的圆形直通流道，无任何阀芯凸起、挡板或凹槽占位。此时介质沿直线顺畅通过，无涡流、无滞留、无冲刷死角。

关闭过程:反向驱动阀杆，阀板沿 45° 斜向向下滑动，精准切入介质流道。由于阀板运动方向与介质流向呈 45° 夹角，在关闭过程中，阀板前缘会对密封面产生自清洁刮擦作用，将附着在阀座密封面上的灰渣、颗粒刮除，避免颗粒卡嵌在密封面之间导致密封不严。当阀板完全到位时，与内嵌式阀座紧密贴合，实现可靠密封。

二、结构分层设计原理

阀体直通全通径基体设计

阀体内部流道与管道内径等径直通，DN25~DN300 全规格统一通径尺寸，阀体内腔内壁整体圆弧平滑过渡，取消传统阀门中腔凸起、凹槽、导流台阶、填料外置凹仓等容易存料的结构。介质流经阀体全程直线行进，无局部涡流区，高浓度灰浆、粗颗粒矿渣不会在腔体低洼处滞留沉淀；同时产品统一法兰安装长度（各压力 PN16/PN25、150LB/300LB 阀体总长 L 固定），替换原有管道阀门无需改管，保证管线流道连续无变径死角。

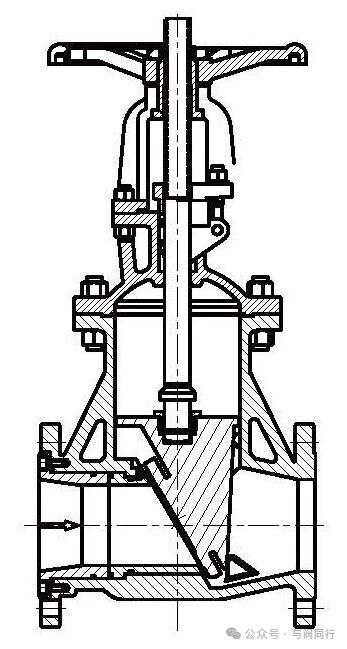

45° 对角配合密封架构（无死角关键）

阀门启闭副采用45° 斜向对角布局，阀杆、阀板运行轨迹与介质流向呈 45° 夹角，摒弃常规垂直升降、90° 回转结构带来的腔体空窝：

阀座：可更换隐藏式内嵌结构：阀座整体内嵌于阀体壁槽内部，密封面缩进阀体基体，完全避开介质主流冲刷路径，介质沿阀体壁面直线流过时无法直接贴附密封面，没有物料卡嵌在阀座外缘的间隙死角；阀座槽位做圆弧收口，无沟槽藏渣空间，磨损后可单独拆换，不用整体拆阀。

阀板：全开隐藏收纳设计：阀门全开状态下，整块阀板完全收纳入阀体侧壁的隐藏收纳仓，收纳仓与阀体流道内壁齐平，收纳腔体和主通道无缝衔接、内壁平滑，通道截面恢复完整圆形通径，阀体内部无突出阀芯、无悬空挡板，不存在阀芯占位形成的滞留死角；仅在阀门关闭时阀板 45° 斜向伸出贴合阀座实现密封。

腔体一体化无死区优化

阀体、阀座压板、阀仓衔接位置全部采用圆弧过渡成型，零部件装配接缝做圆角打磨处理，消除装配缝隙、台阶缺口；取消传统阀门阀体与端盖连接的环形凹槽、中法兰凹坑等藏渣结构。软硬复合密封结构内嵌于阀座本体，密封填料（石墨 PTFE、316L/2205 填料）布置在阀体外侧独立仓室，不侵入介质流通通道，杜绝浆料渗入密封沟槽干结卡阀

三、密封系统工作原理

采用软硬复合双重密封结构，兼顾耐磨性和零泄漏性能，适配高磨损、高压力渣浆工况：

硬密封主密封：阀板和阀座的密封面均堆焊 STL 司太立合金（或可选碳化硅 SiC、氮化硅 Si₃N₄陶瓷材质），形成高硬度耐磨硬密封副，主要承受固体颗粒的冲刷和磨损，保证阀门在长期使用中密封面不易损坏。

软密封辅助密封：在硬密封面内侧嵌入弹性软密封材料（石墨、PTFE 等），当阀板与阀座贴合时，软密封材料会产生微量弹性变形，填充硬密封面之间的微小间隙，实现零泄漏密封。同时，软密封材料还能吸收管道振动，进一步提升密封可靠性。

四、适用工况范围

该阀门专为含固体颗粒、高磨损性、易结垢的灰浆渣类介质输送设计，广泛适用于以下工业领域及典型工况：

矿山行业：金属矿、非金属矿的矿浆输送、尾矿排放、精矿浆管道输送；

冶金与有色金属行业：冶炼渣浆、酸洗废液、贵金属提取液输送；

电力行业：火电厂粉煤灰输送、炉渣水排放、脱硫石膏浆液输送；

煤化工与石油炼化行业：水煤浆输送、气化灰渣排放、催化剂浆液输送、炼油厂油渣输送；

新能源行业：锂电池正负极材料浆料输送、光伏硅料生产过程中的渣浆排放；

造纸行业：纸浆输送、黑液处理、白泥渣浆排放。

五、选型注意事项

材质匹配是核心：根据介质的腐蚀性和磨损性选择对应材质。普通中性灰浆渣工况可选 CF8/CF3M 材质；含氯离子等腐蚀性介质优先选用 2205/2507 双相钢；强腐蚀工况（如含酸、碱的渣浆）需选用 904L、钛合金或锆材；高硬度颗粒介质可搭配 STL 司太立合金堆焊或陶瓷密封面。

压力等级精准匹配：产品覆盖 PN16-PN25MPa（150-300LB）压力等级，选型时需确保阀门额定压力不低于系统最高工作压力，并预留 1.25 倍安全系数。

连接尺寸确认：该产品采用不同压力等级统一连接长度设计，DN25-DN300 全口径均标准化，可直接替换同规格传统闸阀、球阀，无需改动管道布局，大幅降低安装改造成本。

特殊工况技术支持：对于超高温、超高压、强腐蚀或含有特殊介质的复杂工况，避免因选型不当导致阀门过早失效。
