了解轴流泵与混流泵的应用场景及选用原则。

什么是轴流泵？

轴流泵通过叶轮推动流体沿泵轴方向平行流动，其原理类似于船舶螺旋桨。作为离心泵的一种，轴流泵有时也被称为轴流式离心泵。其叶轮采用弧形叶片，使流体沿轴向直线加速。由于流体被直接推向后方，轴流泵能够产生极高的流量，但扬程相对有限。例如，大型轴流泵可在仅数米扬程下输送数万立方米/小时的水量，且在低扬程工况下效率最优。

轴流泵采用类似螺旋桨的简易叶轮结构，与其它类型泵相比，轴流泵内部流道平直、流态变化少，不仅制造维护简便，在设计工况点附近也具有较高的效率。但需要注意的是，若运行扬程超出额定范围，轴流泵可能出现效率骤降甚至失速现象。

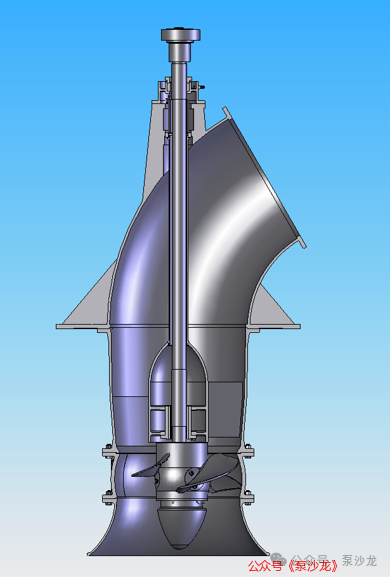

图1：轴流泵

潜水泵与立式轴流泵

轴流泵根据安装方式不同可分为多种形式。立式轴流泵采用垂直轴布置，叶轮浸没于液面以下，通常安装在液池或明渠中，利用正吸入压头实现自吸。这种结构不仅占地紧凑，还省去了额外的引液设备。

相比之下，卧式轴流泵通常位于液面之上，启动前需要注水排气。卧式安装时吸入管路中的底阀阻力、管道摩擦等损失，往往导致实际性能难以达到额定参数。而浸没式立式结构则可有效规避这些损失，通常效率更高、安装更简便。

潜水电泵是轴流泵的一种特殊形式，其电机与泵体完全浸没在水中，同样采用螺旋桨式叶轮。这类潜水泵特别适用于大流量、中低扬程的场合，例如灌溉渠道或防洪排涝，可直接布置于水源中，无需复杂吸水管路。

轴流泵的流量特性

轴流泵的核心特征在于流体沿轴向通过叶轮，进口与出口方向均与泵轴平行，形成直通式流道。因此，轴流泵属于典型的大流量、低扬程设备。它能高效输送超大流量（通常达数千m³/h），但扬程提升有限（通常仅数m）。若实际扬程超出设计范围，轴流泵的流量会急剧下降。

由于流道平直、流动顺畅，轴流泵内部流速极高，非常适合大规模液体输送。叶轮内流态趋于稳定层流，内部损失较小，因此在其设计扬程范围内具有较高的峰值效率。但随着扬程增加，效率下降迅速；当扬程超过数米后，轴流泵可能效率极低甚至失速。

轴流泵的用途与应用

轴流泵适用于要求超大流量、低扬程的应用场景，常见用途包括：

● 农业灌溉：从河流或水库取水，经明渠输送至农田，在低扬程下实现远距离输水。

● 排水与防洪：用于基坑排水、隧道降水、地下室或河道排涝，凭借大流量快速排除积水。

● 大规模输水：在扬程变化较小的明渠或管道工程中，实现大流量输水。

● 抽水蓄能：在抽水蓄能电站中，当需要大流量输水时用于上下水库之间水体调度。

● 污水处理：在污水处理厂低扬程段（如集水井）输送污水或出水。

● 水产养殖：用于大型鱼塘或虾塘的水体循环。

简而言之，凡是需要以极小扬程输送大流量相对清洁水体的场合，轴流泵都是理想之选。若系统需要较高扬程，则轴流泵难以胜任。

什么是混流泵？

混流泵融合了轴流泵与径流泵的特点，采用斜流式（或称对角式）叶轮，使流体部分沿轴向、部分沿径向流动。实际运行中，液体进入叶轮后以与泵轴成一定角度的方向流出，经泵壳（通常为蜗壳或导叶体）收集后导向出口。由此，混流泵兼具轴流泵的大流量和径流泵的相对高扬程特性。

混流泵的性能介于纯径流泵与纯轴流泵之间。正如KSB公司所述，混流泵“覆盖了径流泵与轴流泵之间的过渡区域”。换言之，混流泵本质上属于离心泵的一种（常称为混流式离心泵），其叶轮赋予流体径向与轴向双重动量。典型的混流叶轮（又称斜流叶轮或螺旋叶轮）采用弯曲叶片，使流体获得一定的径向速度。叶轮旋转时，同时产生向后和向外的推力，从而实现流量与扬程的良好平衡。

图2：混流泵

混流泵的流量特性

混流泵专为中扬程、中流量工况设计。其内部流体同时获得径向与轴向速度，性能表现为轴流泵与径流泵的折中：既能像轴流泵一样输送大流量（数千m³/h），又能像径流泵一样承受较高压力（数十m扬程）。

● 扬程：混流泵单级扬程通常可达10到50 m，远超轴流泵仅数m的扬程范围，适用于向高位水箱输水或克服中等落差。

● 流量：与同尺寸轴流泵相比流量略低，但仍保持大流量水平（数千m³/h），总体介于径流泵与轴流泵之间。

● 效率：混流泵在其运行范围内通常能保持较高效率。通过导叶、扩散体等结构优化流道，动能向压力能的转化更为充分 - 混流泵在中扬程应用中“普遍具有高效率”。

● 稳定性：混流泵的性能曲线通常比轴流泵更平坦、更稳定。当扬程变化时，混流泵流量变化相对平缓，而轴流泵流量随扬程升高会急剧下降。

在结构上，混流泵常采用蜗壳或导叶体来收集斜向出水，许多型号采用半开式叶轮，以应对含磨蚀性介质的工况（相较于全开式叶轮，在固体颗粒通过性方面更具优势）。混流泵可为单级结构以满足中扬程需求，也可设计为多级结构以实现更高扬程。

混流泵的用途与应用

混流泵适用于要求大流量、中扬程的应用场景，典型用途包括：

● 工业冷却：在电厂或化工厂中循环冷却水，需克服一定系统阻力。

● 过程工业：造纸厂、炼油厂或制造工厂中，用于中扬程工况下的工艺水或流体输送。

● 农业灌溉：适用于坡地灌溉或需将水泵送至一定高度的场景，如从河流提升至高位渠道。

● 排水与排污：用于提升污水至处理厂，或在大流量、中低扬程需求下排放雨水。许多污水泵站采用混流泵（立式涡轮泵）提升污水。

● 船舶与海洋工程：用于船舶或平台的压载、冷却或消防水系统，要求泵结构紧凑且具备中扬程能力。

● 雨水管理：用于将径流提升至下水道或调蓄池，克服重力影响。

可以说，混流泵是“中间地带”的理想选择 - 当轴流泵扬程不足，而高扬程径流泵又显得“大材小用”时，混流泵往往是首选。

轴流泵与混流泵核心差异

1. 流向与出液方式

● 轴流泵：流体沿泵轴方向直线排出。进水与出水方向均与泵轴共线，出口通常与入口对中布置。

● 混流泵：流体以一定角度排出，叶轮使流体同时获得向后和向外的速度，流道呈锥形。因此，出口通常偏置，或需采用蜗壳/螺旋形流道收集斜向水流。

这意味着管路布置有所不同：轴流泵常采用直管或直线型管路；而混流泵则通常设有斜向出口或蜗壳结构。在立式安装中，轴流泵可垂直向上或水平方向出水，而立式混流泵则沿一定角度向上输送。

2. 扬程与流量对比

● 轴流泵：以低扬程输送极高流量。可提供超大流量（如10,000到40,000 m³/h），但扬程仅数米。若系统需要中等扬程（如10到15 m），轴流泵可能出现失速或流量骤降。

● 混流泵：以中扬程输送大流量。可在保持大流量的同时实现数十m扬程。选型经验：若所需扬程<5到10 m且流量极高，选择轴流泵；若扬程较高（10到50 m）且仍需大流量，选择混流泵。轴流泵性能曲线陡峭 - 流量随扬程升高迅速下降；混流泵曲线相对平坦，适应性更强。

例如，一台轴流泵可能在5 m扬程下输送20,000 m³/h，但扬程升至15到20 m时流量趋近于零；而一台相当规格的混流泵可能在20 m扬程下仍可输送15,000 m³/h。可见，混流泵覆盖了轴流泵难以胜任的工况区间。

3. 叶轮设计与结构

● 轴流叶轮：外观类似大型螺旋桨或风扇，采用宽大平坦的叶片沿泵轴方向布置。通常叶片数量较少，为开式结构（无盖板），直接将水流推向后部。多数轴流叶轮为无盖板设计，少数配有简单盖板或侧环。

● 混流叶轮：采用多枚弯曲且带角度的叶片，叶片呈扭曲状，使流体同时向侧向和后方（即斜向）排出。混流叶轮通常带有部分盖板或环以适应斜向水流，其形状有时称为螺旋式或斜流式。

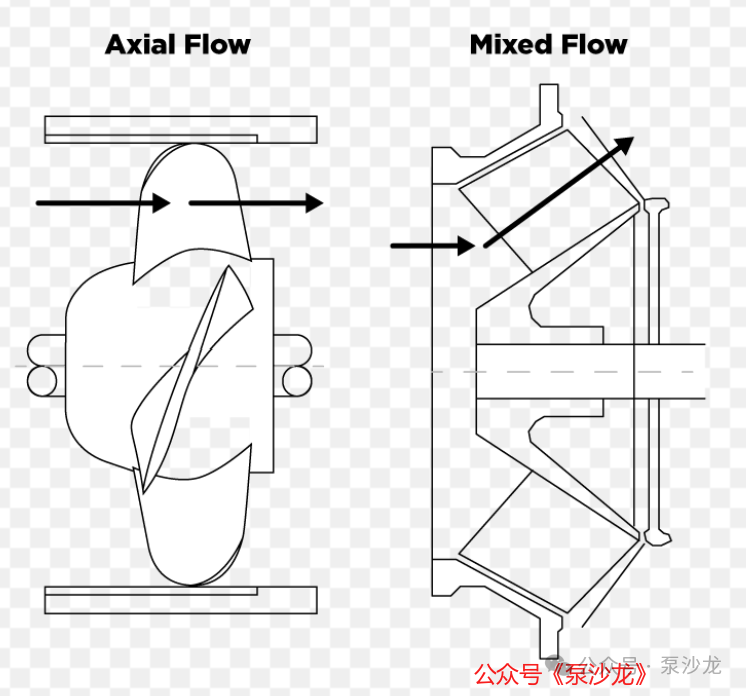

图3：左为轴流叶轮，右为混流叶轮

轴流叶轮叶片平坦如风扇叶片；而混流叶轮叶片呈陡峭的弯曲状。这一设计差异凸显了二者的本质区别：轴流叶片将流体直线向后推动，而混流叶片则引导流体以一定角度向外排出。

在结构上，混流泵通常配备更坚固的泵壳（蜗壳或导叶体）以引导斜向出水，并常设导叶或扩散器将动能高效转化为压力能。轴流泵则采用结构简单的直通式壳体。

4. 效率与性能

● 轴流泵：在设计工况（大流量、低扬程）下效率极高。由于流道平直，在此工况下能量损失小。但高效区相对狭窄，若被迫在更高扬程下运行，效率会急剧下降。

● 混流泵：在较宽的流量/扬程范围内保持良好效率。混流泵通常采用流态优化设计（如盖板、导叶），使其在中扬程范围内保持高效率。实际运行中，一台在中扬程工况下运行的混流泵，其能耗可能低于在稍高扬程下执行类似任务的轴流泵。

简而言之，轴流泵在纯粹的大流量（最低扬程）方面占优；而混流泵则在流量与扬程的综合表现上更胜一筹。正如KSB公司所述，混流泵在中扬程、中流量范围内曲线相对平坦，而轴流泵在低扬程、极大流量范围内曲线陡峭。因此，当只需关注流量时，轴流泵节能优势明显；当需要一定扬程时，混流泵则能更高效地利用能源。

5. 性能对比：混流泵 vs 轴流泵

实际选型中，关键在于确定工况点（流量Q与扬程H）：

● 轴流泵性能：以极小扬程实现优异流量。例如，一台轴流泵可在5 m扬程下达到10,000 m³/h流量，但扬程超过5到10 m后流量迅速衰减，性能曲线非常陡峭。

● 混流泵性能：在中等扬程下实现大流量。一台混流泵可在15到25 m扬程下达到8,000到15,000 m³/h流量，直至40到50 m扬程附近才明显衰减，性能曲线较为平缓。

简单来说：轴流泵在低扬程、大流量工况下效率更高；混流泵则在需要一定扬程（数十m）时表现更优。

6. 结构对比：混流泵 vs 轴流泵

从实际泵体结构可窥见二者的差异：

● 轴流泵：通常采用大直径、开式或半开式叶轮。许多立式轴流泵采用浸没式立柱与简单螺旋桨叶轮，壳体结构简单，内部零部件较少。

● 混流泵：结构更为紧凑，叶轮叶片数量较多且呈斜角布置。壳体通常包含蜗壳或导叶体。

在维护方面，轴流泵内部结构简单、零件较少，但开式叶轮可能因杂物缠绕而发生堵塞；混流泵零部件较多（如导叶、多级结构），但通常配备耐磨环或衬套，对流体中的固体颗粒有一定耐受能力。

如何正确选型：轴流泵还是混流泵？

请遵循以下步骤进行选型：

1. 明确工况：确定运行点所需的流量（Q）与扬程（H）。

2. 对照性能曲线：若工况点为低扬程（如<5到10 m）且流量极高，轴流泵通常为理想选择；若需要较高扬程（如10到50 m）且流量仍然较大，混流泵更为适宜。

3. 考虑安装条件：轴流泵通常需直管段，可能采用立式安装；混流泵则需注意吸液条件。

4. 评估介质特性：若流体中含有一定固体颗粒，混流泵（尤其是半开式叶轮）更具优势。

5. 权衡效率与成本：对比预计能耗与采购成本。轴流泵单位流量成本通常较低，但若需要较高扬程，混流泵可能更节能。

例如：若需在5 m扬程下输送12,000 m³/h，轴流泵是高效之选；若需在20 m扬程下输送12,000 m³/h，混流泵性能更优；若扬程超过约50到60 m，则应考虑径流泵或多级泵。

结语

理解轴流泵与混流泵的选用原则，关键在于匹配实际工况中的流量与扬程需求。轴流泵可在低扬程下输送超大流量；混流泵则在较高扬程下实现大流量输送。通过对比流向、性能曲线及叶轮结构，你可以为特定应用选择最合适的泵。

常见问题解答

1. 轴流泵与混流泵的主要区别是什么？

轴流泵采用轴流式叶轮，使水流平行于泵轴方向流动，实现大流量、低扬程输出。混流泵采用混流式叶轮，使水流沿斜向排出，平衡流量与扬程。简而言之，二者在流向、扬程能力及应用场景上存在差异：轴流泵适用于防洪排涝等场合，而混流泵（作为一种离心泵类型）则常用于市政供水、工业冷却等领域。

2. 轴流螺旋桨泵与混流螺旋桨泵的主要区别是什么？

轴流式离心泵采用螺旋桨式叶轮，将流体沿泵轴方向直线推送，实现大流量、低扬程性能。混流式离心泵则引导流体以一定角度排出，结合径向与轴向运动，在大流量下实现中等扬程。立式轴流泵适用于灌溉等场景，而立式混流泵或潜水泵则常用于市政供水、工业等任务。

3. 混流泵有哪些优势？

混流泵融合径流泵与轴流泵的特点，具有较好的适应性。采用混流叶轮，其扬程高于轴流泵，同时保持较大流量。优势包括效率均衡、适用于市政供水、工业冷却及排水等场景。立式混流泵或潜水泵结构紧凑、运行可靠，特别适合中扬程、大流量工况。

4. 轴流泵有哪些优势？

轴流泵在极低扬程下输送超大流量，在排水、防洪及灌溉等应用中效率突出。轴流叶轮可减少能量损失，潜水电泵及立式轴流泵结构紧凑、具备自吸能力。轴流泵的典型用途包括农业灌溉、冷却水循环及污水处理等，这些场景需要连续大流量且仅需克服极小扬程，对运行可靠性与性能至关重要。
