管道系统的设计对离心泵的运行效率及使用寿命具有重要影响。因此，在进行泵管道布置时，必须综合考虑吸入和排出管道的设计，包括操作便捷性、可维护性和柔性要求。

净正吸入压头要求

为满足泵必需的净正吸入压头（NPSH），泵应尽可能靠近吸入源设备或容器布置。在项目初期，管道设计工程师可根据NPSH的制约因素，对泵的选型提出合理化建议。在此过程中，与旋转设备专业工程师保持良好的沟通协作至关重要，可有效避免设计脱节导致的运行隐患。

吸入管道设计

吸入管道的口径选择和设计是泵布置中最关键的环节，多数离心泵的运行故障均可归因于吸入管道设计不当。设计不良的吸入管道会导致空气或蒸汽夹带现象，进而引发泵的汽蚀和振动，这不仅会损坏叶轮、轴承和密封，最终还会大幅缩短泵的使用寿命。

吸入管道的尺寸不应小于泵吸入口径，多数情况下会选用更大一号的管道，以降低管内流速、减少阻力。当吸入管道尺寸大于泵吸入口径时，需在管线上安装变径管，且该变径管应尽可能靠近泵吸入口。通常，水平吸入管道采用偏心异径管，并严格遵循"顶平"的安装原则，以防止变径管内积聚气体；若积聚的气体在运行中进入泵腔，可能对泵体造成严重损坏，甚至引发停机事故。

为控制沿程阻力损失并维持良好的NPSH，吸入管道的流速通常控制在1至1.5米/秒之间。吸入管道应尽可能短而直，尽量减少弯头数量，并避免出现可能积气的袋形管段。从最后一个弯头到泵吸入口之间的直管段长度，应足以保证泵入口处湍流最小，确保流体平稳进入泵腔。这段直管上不应设置分支或阀门，但可包含用于安装临时过滤器的短节。所需保持的最小直管段长度因泵的类型而异，同时，不建议在泵吸入管线上使用短半径弯头。

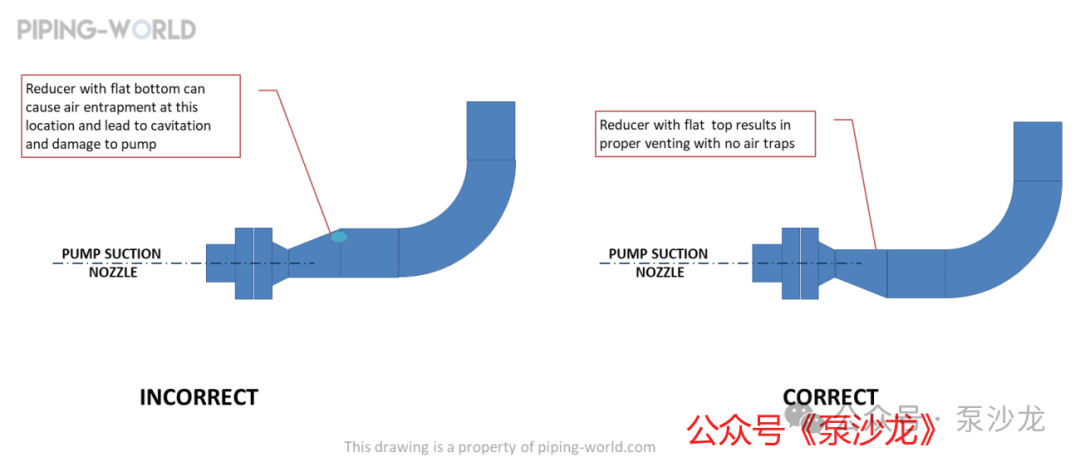

图1：泵吸入侧“顶平”异径管

位置布置

泵通常露天安装于地面标高的基础上，便于通风散热和日常巡检。对于大型输送泵（如原油管道输送泵），则可布置在充分通风的公用泵棚内，这类泵房通常配备桥式起重机，用于维修期间的设备及零部件吊运，提升检修效率。

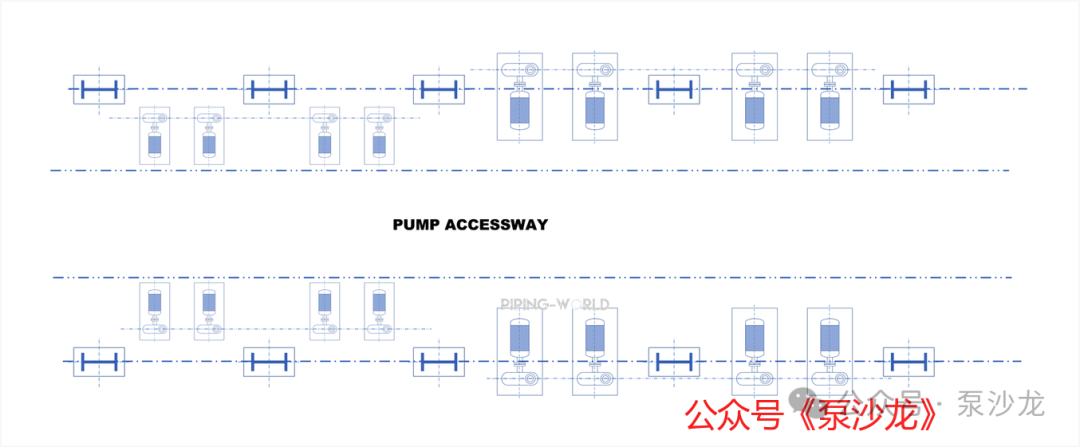

图2：管廊下方的泵布置

在多数化工厂和石化厂中，泵通常布置在管廊下方或邻近管廊的位置，便于管道连接和介质输送。在条件允许时，泵的布置应使其驱动端朝向检修通道，以便于对泵驱动机进行维护。为保持现场布置整体美观性和规范性，通常会将泵的出口中心线对齐。推荐的检修或操作通道宽度为2至2.5米，以确保移动式检修设备（如叉车、检修平台）能够通过该通道接近泵。泵的布置还应为经常需要维护和找正的填料密封、机械密封及联轴器提供良好的操作空间。这就要求管道布置应确保泵及驱动机的至少一侧留有足够的操作通道。此外，某些泵可能配有尺寸较大的密封油橇，其安装空间需提前规划，避免影响泵与泵之间的间距，确保检修作业不受阻碍。

输送介质性质类似或危险等级相同的泵应集中布置，并与不同危险等级的泵保持足够的安全间距，以最大限度地减少火灾或爆炸事故后果的扩大。基于同样的安全原则，高压泵应与工艺设备及其它低压泵分开布置，避免相互影响。输送易燃介质的泵不应布置在管廊、空冷器及其它设备的下方，防止介质泄漏后引发二次事故。对于大型泵，泵运行过程中产生的振动可能成为确定泵基础间距的重要考虑因素。泵与泵之间的净距主要取决于检修空间要求，多数情况下建议最小净距为1米。

其它布置要求

● 管道支撑与受力：泵的吸入和排出管道必须设置独立于泵基础的充分支撑，并具备足够的柔性，以确保作用于泵管口的载荷严格限制在允许范围内，避免管口受力过大导致损坏。

● 临时过滤器：泵吸入管道应预留安装锥形临时过滤器的位置，该过滤器在装置调试阶段用于过滤介质中的杂质，防止杂质进入泵体损坏内部零部件，调试完成后可根据实际需求拆除或更换。

● 检修空间与吊运：管道布置应在泵周围留出足够的空间，以便利用单轨吊等永久吊运设施或移动式检修设备进行泵体或驱动器的拆装作业。如果管道妨碍起吊操作，则应设置可拆卸短节。

● 起吊要求：通常，当需要起吊的部件重量超过25公斤时，应设置起吊设施，方便检修时临时拆除。

● 膨胀节：在某些情况下，吸入管、排出管或两者均需设置膨胀节，以吸收管道热膨胀量。必须在膨胀节与泵管口之间设置固定管锚，以防止压力推力传递至泵管口，避免管口承受额外载荷。

● 阀门操作：泵进出口管道上的所有阀门均应留有足够的操作和维护空间，确保阀门开关、检修及更换作业能够顺利进行，避免因空间狭窄导致操作不便。

● 泵坑限制：输送易燃或危险流体的泵，不应为满足NPSH要求而布置在坑内，防止介质泄漏后在坑内积聚，引发安全事故。

泵管道布置方案研究

当泵可用吸入压头较低时，应优先选用端吸泵或侧吸泵，这类泵的吸入性能更优，可有效避免汽蚀风险。若吸入源标高较低，泵应尽可能靠近上游容器或设备布置，缩短吸入管路长度。以下提供两种管道走向方案：方案一为首选方案，因其吸入管道路径更短、弯头更少，阻力损失更小；若对管道柔性有更高要求，需吸收更多热膨胀量，则可考虑采用方案二。

图3：泵吸入管道

泵管道应力与支架设计

泵管道的应力分析应综合考虑所有可能的运行工况，包括泵的正常运行与备用模式、异常工况（如启停、介质温度聚变）以及管口载荷的瞬态变化，确保管道系统在各类工况下均能稳定运行。吸入管道和排出管道的支撑与柔性设计，必须确保作用于泵管口的载荷低于API 610等相关标准规定的限值或制造商提供的允许值，同时应将可接受的管口载荷与异常工况下作用于管口的最严酷载荷条件进行对比，确保留有足够安全余量。通过确保管道载荷符合制造商或规范要求的限值，管道设计工程师可以有效避免因管道载荷过大导致的联轴器错位，防止泵运行振动加剧、密封损坏等问题。

如果管道系统中使用弹簧支吊架，其设计应遵循以下原则：第一个弹簧支吊架（靠近泵的支架）应承担吸入管或排出管的本体重量、介质重量以及任何保温层的重量。采用此设计理念，可在运行工况下有效减轻泵管口的载荷负担，同时允许管道自由热膨胀，避免管道热应力传递至泵体。

为适应现场安装的偏差，建议在水平方向的泵管口附近设置可调支架，便于安装时调整管道位置，确保管道与泵管口精准对接，减少管口附加应力。

禁忌事项：严禁使用冷紧来应对管道系统的预期热膨胀，冷紧会导致管道产生额外应力，可能损坏管道及泵管口。应尽可能避免使用膨胀节，若确需使用，需严格按照规范设计固定管锚，防止压力/推力影响泵体。
