用于铝锭连续铸造生产线的链式接锭机构-兰州理工大学温州泵阀工程研究院

专利号：CN201210036658.9

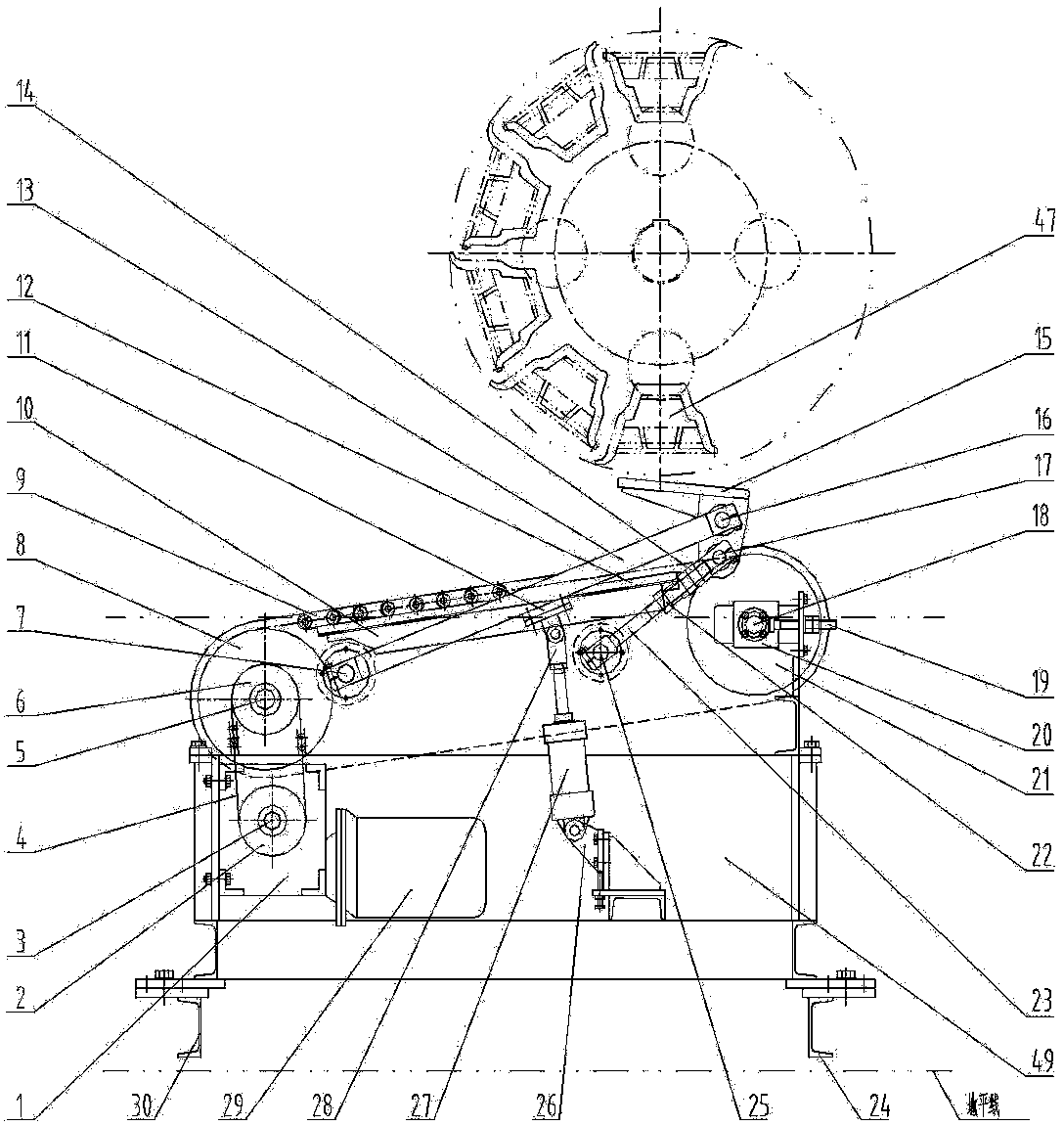

摘要：用于铝锭连续铸造生产线的链式接锭机构，双联链轮(2)固定在减速器(1)的输出轴(3)上，双联链轮(6)和主动链轮(8、31)通过键固定在轴(5)上面；轴(5)和机架(49)之间装有轴承；从动链轮(21)安装在轴(18)上，轴(18)固定在滑块(20)上，滑块(20)和机架(49)之间装有滑轨；调节螺杆(19)的一端和滑块(20)固定连接，另一端通过螺母和机架(49)连接；从动链轮(35)安装在轴(36)上，轴(36)固定在滑块(37)上，滑块(37)嵌入机架(49)内，滑块(37)和机架(49)之间装有滑轨；调节螺杆(38)的一端和滑块(37)固定连接，另一端通过螺母和机架(49)连接；链条(9)和主动链轮(8)、从动链轮(21)形成链传动，链条(33)和主动链轮(31)、从动链轮(35)形成链传动，通过轴(5)实现同步传动；机架(49)、连杆(13、32、23)和接锭爪(15)共同构成双摇杆机构，气缸(27)通过支座(26)与接锭机构的机架(49)连接。
