一种旋喷泵-兰州理工大学温州泵阀工程研究院

专利号：CN201310025672.3

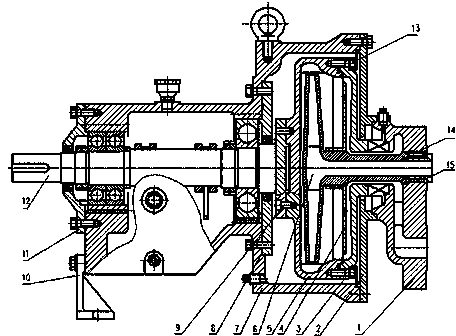

摘要：一种旋喷泵，包括有吸入室（1）、泵盖（2）、叶轮（3）、后盖板（4）、滚筒（5）、集流盘（6）、轴承体（7）、轴承端盖（8），轴（12）通过传动螺钉（9）与滚筒（5）连接，叶轮（3）通过螺钉（13）与滚筒（5）连接，滚筒（5）内壁有轴向布置的叶片（5a），集流盘（6）由弯曲的集流盘叶片（6a）、集流盘前盖板（6b）、集流盘后前盖板（6c）和集流盘喷管（6d）组成，集流盘（6）为静止部件，集流盘（6）由集流盘喷管（6d）通过键（14）与吸入室（1）连接并用锁紧螺母（15）固定在吸入室（1）上，轴（12）与滚筒（5）、集流盘（6）及集流盘喷管（6d）同轴。
