您当前的位置： 网站首页 > 科技成果 > 专利技术 > 正文
专利号：CN201410195481.6

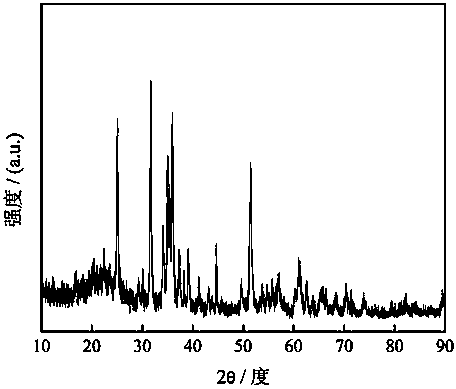

摘要：纳米Fe2SiO4/C锂离子电池负极材料及制备方法，该负极材料是橄榄石结构的Fe2SiO4和无定型炭的纳米复合物，其分子式为Fe2SiO4/C，按质量百分比计，Fe2SiO4的含量为80~99%，无定型炭的纳米复合物的含量为1~20%，其制备方法的步骤：（1）按摩尔比为1:0.5～1:2的纳米SiO2和草酸亚铁-FeC2O4`2H2O，及有机碳源在无水乙醇中球磨使其均匀混合，有机碳源添加量为3.5~70%柠檬酸铵，使生成的Fe2SiO4/C炭含量为1~20%；干燥研磨后得到前驱体混合物；（2）然后在惰性气体保护下350℃预处理3h，700℃煅烧6h得到负极材料。
上一页：圆锥山蚂蝗枝叶中分离的化合物及其制备方法...
下一页：报废锂离子电池正极片上钴酸锂与铝箔的分离方法
地址：浙江省温州市永嘉县瓯北街道江北新街51号兰州理工大学温州泵阀工程研究院
电话：0577-67988060 电话：0577-67986102（技术部）
传真：0577-67986108
甘公网安备 62010302000634号
