一种屋面雨水收贮及自绿化集成系统-兰州理工大学温州泵阀工程研究院

专利号：CN201721269592.2

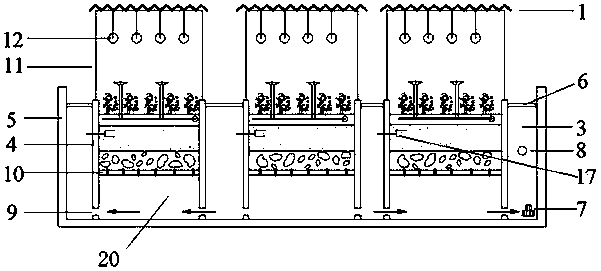

摘要：本实用新型公开了一种屋面雨水收贮及自绿化集成系统，待绿化屋面被分割为数块绿化单元，绿化单元包括围墙、穿孔滤板、过滤层、土壤层，土壤层上方种植有绿植层，穿孔滤板与防渗水板之间形成绿化单元蓄水池，围墙、女儿墙之间形成蓄排水渠，蓄排水渠上设有盖板；绿植层的地表铺设有灌溉管道；围墙的底部与防渗水板之间留有潜孔，绿化单元蓄水池与蓄排水渠相互连通形成蓄水空间，蓄排水渠与自来水管相连通。降雨通过绿植层、土壤层、过滤层、穿孔滤板层层过滤后，落入蓄水空间，提高了雨水的存贮能力；绿化单元的顶部架设透明的瓦楞状集雨板，在泄流孔的下方设置溅水杆，在不妨碍绿植采光的同时，有效地缓冲了强降雨对绿植的冲击及破坏。
