摇臂式虹吸滗水器-兰州理工大学温州泵阀工程研究院

专利号：CN201721268770.X

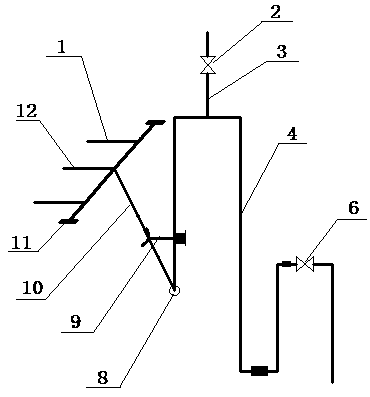

摘要：本实用新型公开了一种摇臂式虹吸滗水器，该滗水器安装在SBR水处理反应器上，它包括安装有控制球阀的虹吸管，虹吸管与破虹管相连接，破虹管上安装有电磁阀，虹吸管的前端通过肘型节与摇臂管的底端相连接，摇臂管的前端与滗水头相连接，滗水头包括横管和数个指管，虹吸管、摇臂管、滗水头均由PPR管材制作而成。摇臂管与虹吸管之间设有限定摇臂管浮转度的竖向限位器，滗水头的横管两端分别设有两个与指管相平行的横向限位器。本实用新型中摇臂管通过肘型节与虹吸管相连，滗水头悬浮在液面进行滗水作业，实现了表面滗水的目的，既有效防止滗水作业对SBR水处理反应器底部沉淀污泥层的扰动，防止污泥滗水流失，又提高了水处理效果。
