一种液环泵-兰州理工大学温州泵阀工程研究院

专利号：CN201711034831.0

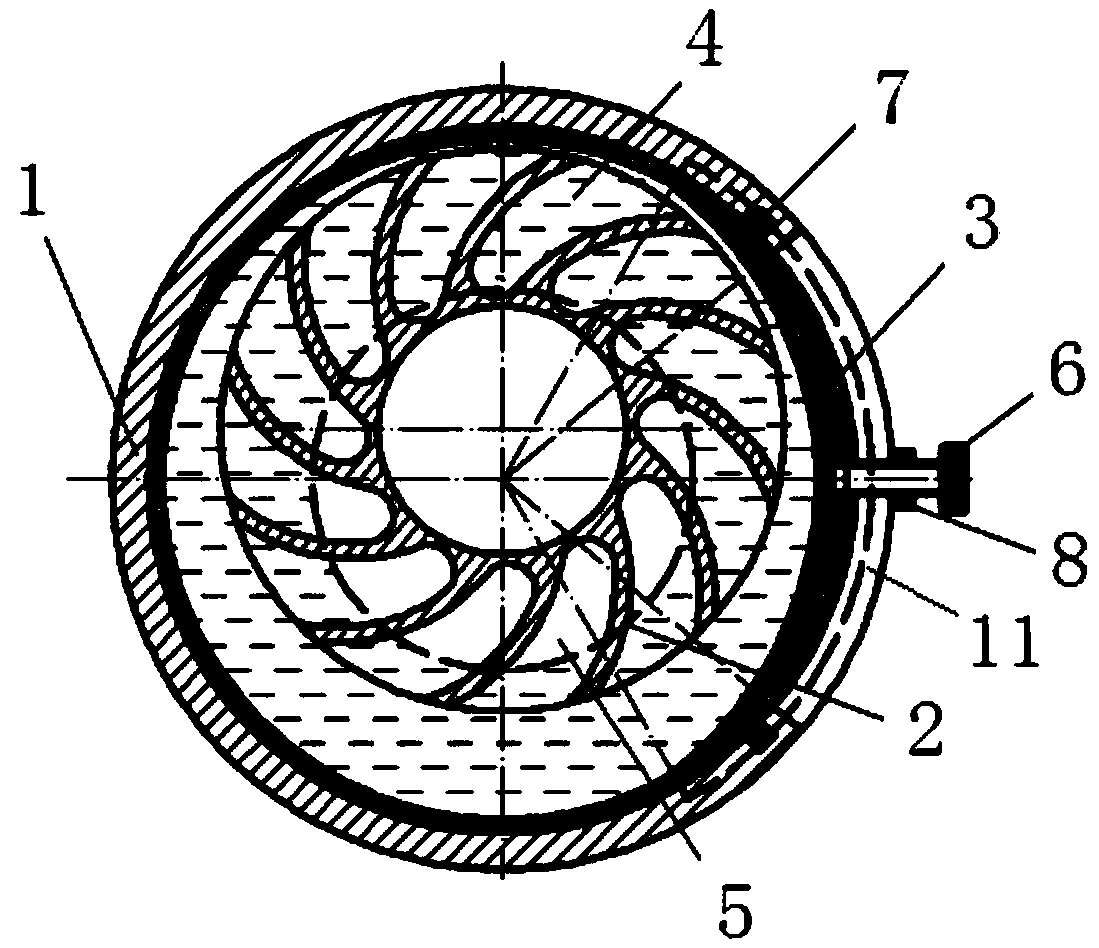

摘要：本发明属于水力机械设备技术领域，具体涉及一种液环泵。为了解决目前在液环泵的使用过程中多工况需求及调节不便的问题，本发明公开了一种全新的液环泵。该液环泵，包括壳体和叶轮，其中所述叶轮位于所述壳体内部并且偏心设置，在所述壳体和所述叶轮之间设有调节套，所述调节套与所述壳体之间可以沿圆周方向相对转动；所述调节套为环形结构，并且其外表面与所述壳体的内表面接触，其壁厚沿圆周方向不等厚设计。采用本发明的液环泵时，可以实现多壳体型线的设计，获得多条特性曲线，从而获得更好的调节效果。
