用于引导卵石土地基钢板桩下沉的导向装置及使用方法-兰州理工大学温州泵阀工程研究院

专利号：CN201810206714.6

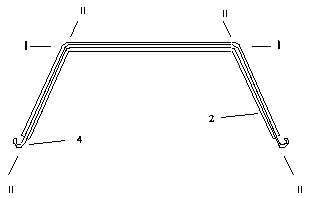

摘要：用于引导卵石土地基钢板桩下沉的导向装置及使用方法，定向区段（2）的上部通过销钉（3）与钢板桩（4）相连接，下部通过前导切片转动轴（5）与前导切片（1）相连；定向区段（2）根据钢板桩的横断面形状呈U型；前导切片端部有一转动轮（6），转动轮（6）内设有轮轴（7），外侧为转动轮护板（8）；轮轴（7）通过轮轴连接板（10）与前导切片（1）连在一起，在前导切片（1）与定向区段之间设有限位器（13）。使用方法的步骤为：（1）将导向装置与钢板桩（4）通过销钉（3）连接；（2）在钢板桩（4）锤击下沉过程中，按未加导向装置的钢板桩锤击下沉技术标准进行；（3）混凝土工程施工完毕钢板桩（4）拔除时，将导向装置一起拔出。
