装配式钢管混凝土柱-钢梁穿心法兰隔板节点-兰州理工大学温州泵阀工程研究院

专利号：CN201820503692.5

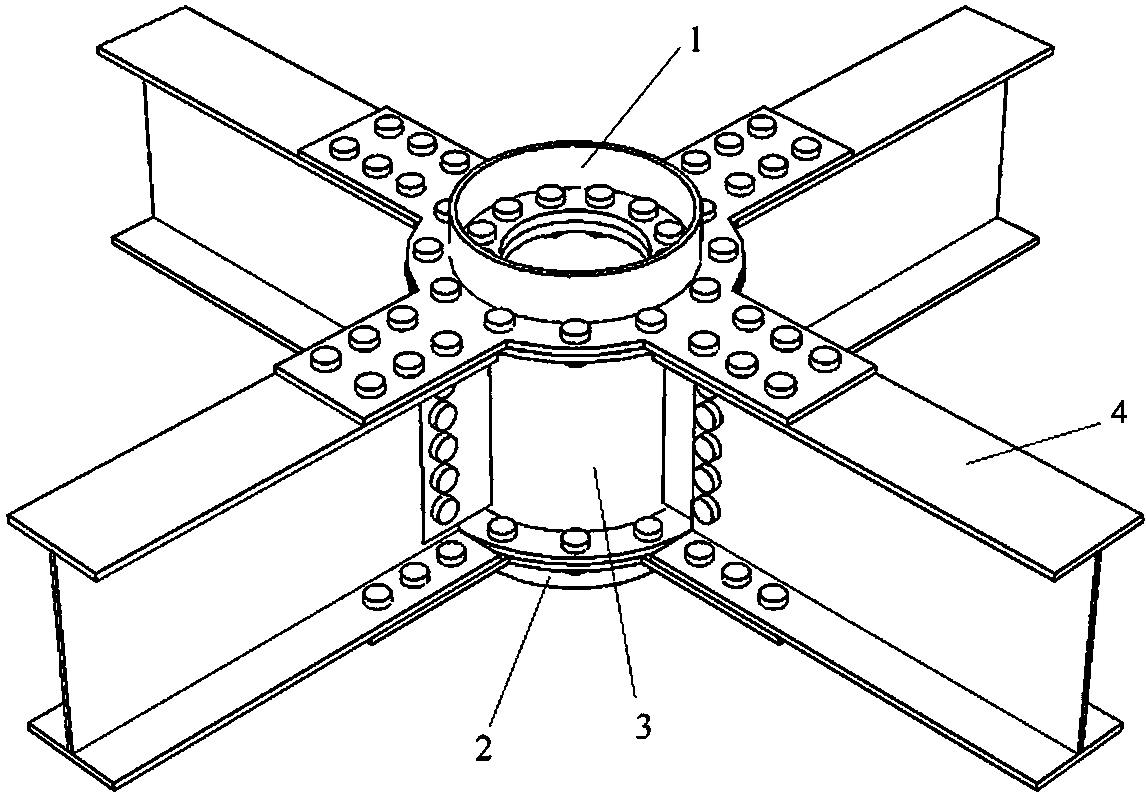

摘要：装配式钢管混凝土柱‑钢梁穿心法兰隔板节点，内法兰板（12）焊接在上钢管柱（11）下端内侧壁，上外法兰隔板（13）焊接在上钢管柱（11）下端外侧壁；带穿心法兰隔板下钢管柱（2）包括下钢管柱（21）、内法兰板（22）、下外法兰隔板（23），内法兰板（22）焊接在下钢管柱（21）上端内侧壁，下外法兰隔板（23）焊接在下钢管柱（21）上端外侧壁；带穿心法兰板中钢管柱（3）包括中钢管柱（31）、内法兰板（32）、内法兰板（33）、上外法兰板（34）、下外法兰板（35）、悬臂腹板（36），内法兰板（32）焊接在中钢管柱（31）上端内壁，内法兰板（33）焊接在中钢管柱（31）下端内壁。
