一种超声热电复合场作用下的润湿性测试装置-兰州理工大学温州泵阀工程研究院

专利号：CN201910597225.2

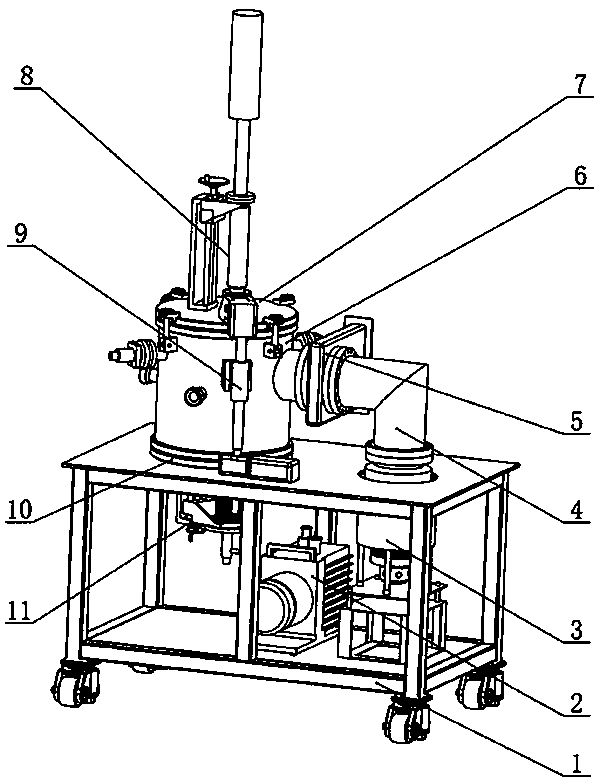

摘要：一种超声热电复合场作用下的润湿性测试装置，包括支架1、机械泵2、分子泵3、真空管道4、阀门5、真空炉体组件6、上端盖7、超声波组件8、端盖提升组件9、下端盖10、样品台组件11。超声波发生器8a通过波纹管组件1与上端盖7连接保持真空腔室的真空度，由升降平台1带动上下移动与样品接触或者分离。弱电馈入电极6e通过球铰链安装在炉体外壳6g的法兰上，与放置在可移动的放料平台11a上的样品片共同构成弱电测试的两极。图像采集和处理部分采用CCD数码相机或高速摄像机与光源分别放置在炉体前后并且和炉体的石英玻璃观察窗，屏蔽层上的通孔和加热通孔的对称轴线处于同一水平上。
