一种高效螺旋管换热器-兰州理工大学温州泵阀工程研究院

专利号：CN201911126269.3

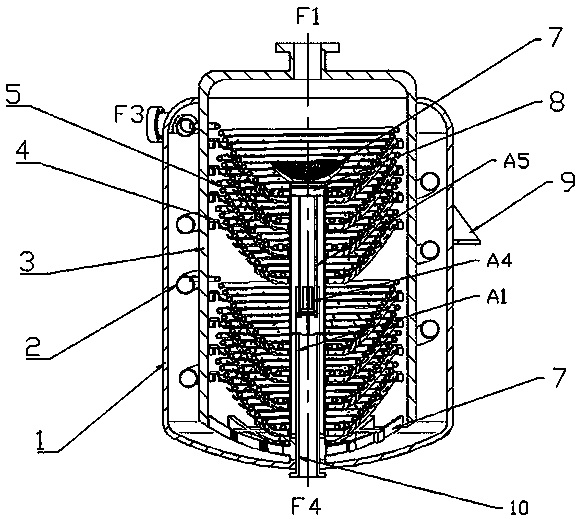

摘要：一种高效螺旋管换热器，抛物面分布螺旋换热管（5）叠加安放在内壳体（3）内部，与位于中心位置的主外管（A3）连接，抛物面分布螺旋换热管（5）被抛物面导流支撑架（4）支撑，内壳体（3）底部有内壳体支撑架（6）支撑在外壳体（1）的底部，换热管道分流装置（10）固定在内壳体支撑架（6）上，主外管（A3）的上顶端装有反流堵头（8），反流堵头（8）上方安装有稳流分布罩（7）；抛物面导流支撑架（4），由圆环筋板（B1）和抛物面纵向筋板（B2）构成主体部分，最上圈圆环筋板（B1）上面周向均布有固定卡钩（B3），抛物面纵向筋板（B2）之间分布有抗重力导流叶片（B4），抛物面纵向筋板（B2）内侧分布有螺旋管换热管卡扣（B5）。
