一种三层立体车库-兰州理工大学温州泵阀工程研究院

专利号：CN201911135858.8

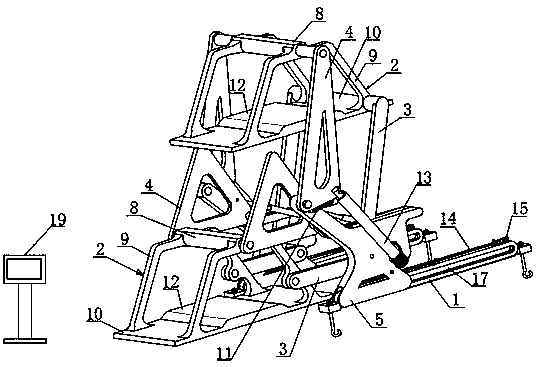

摘要：本发明公开了一种三层立体车库；其包括基座、移动支撑架、车位机架、车辆存取驱动机构和控制台；基座包括两个平行间隔布设的轨道座，轨道座固定在地面上；移动支撑架分别设在两个轨道座上；车位机架中的二层车位机架和三层车位机架均包括车辆吊篮以及铰接在车辆吊篮两侧的直连接杆和三角形框架；直连接杆和三角形框架的端部与移动支撑架铰接，三层车位机架的车辆吊篮位于二层车位机架的车辆吊篮上方；车辆存取驱动机构包括横移驱动机构、吊篮驱动机构；控制台与横移驱动机构和吊篮驱动机构电连接；本发明基于地面上部空间建造三个车位于一体的三层立体车库，可灵活的建造在巷道或地形弯曲区域，应用更加灵活。
