一种叠层材料制孔加工轨迹规划方法-兰州理工大学温州泵阀工程研究院

专利号：CN202010338057.8

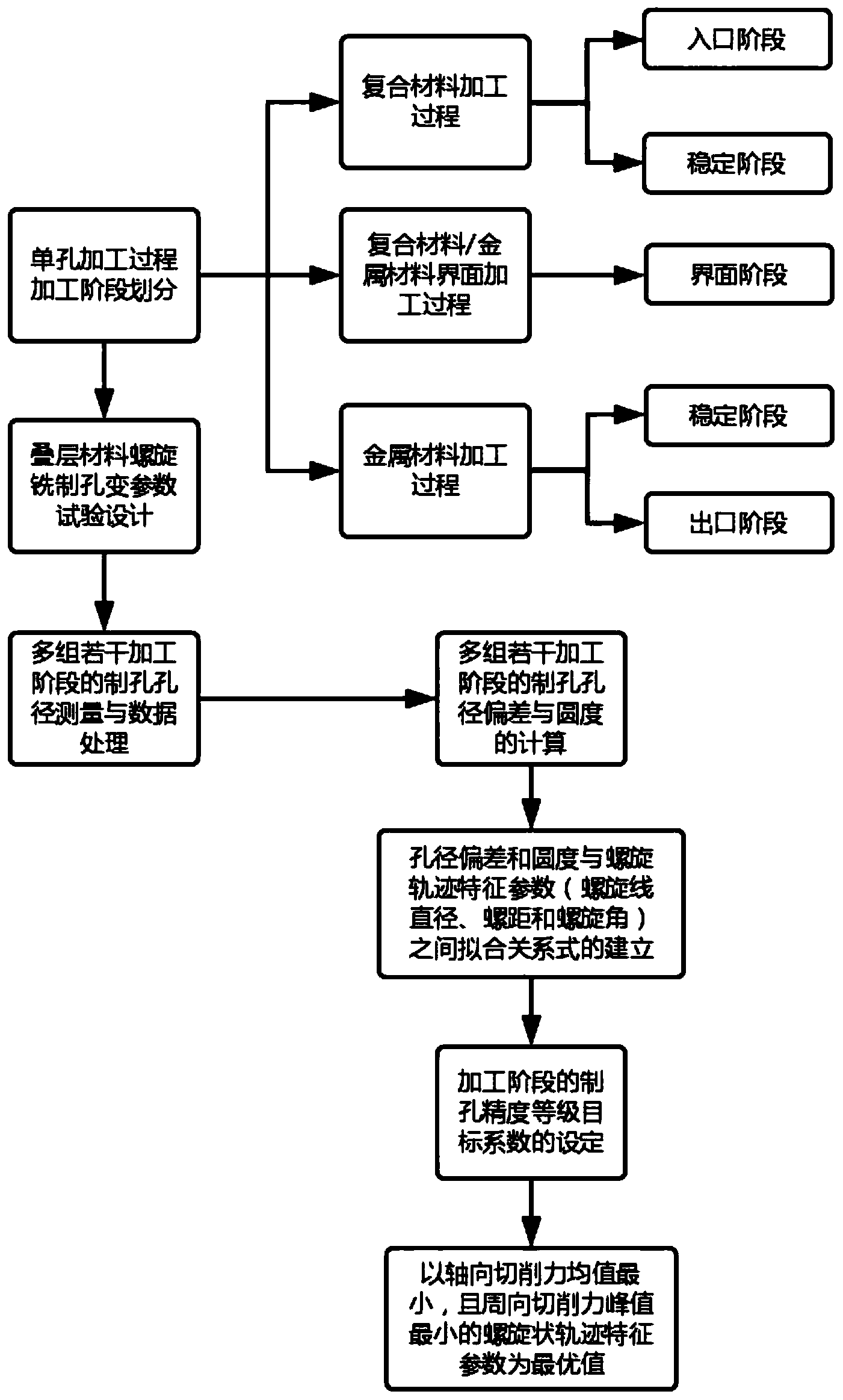

摘要：本发明公开一种叠层材料制孔加工轨迹规划方法，包括以下步骤：1)沿轴向将叠层材料加工过程划分入口、稳定、界面和出口等加工阶段；2)测量、整理制孔精度数据；3)分析各阶段制孔精度变化规律，建立孔径偏差、圆度与螺旋状轨迹特征参数之间的拟合关系式；4)以轴向切削力均值最小，且周向切削力峰值最小为目标，获得螺旋状轨迹特征参数的最优值。本发明为解决叠层材料通孔加工呈“倒锥形”问题提供途径，通过分析单孔加工过程中关键阶段的制孔精度变化规律，以满足出口阶段精度等级要求为核心目标，进行螺旋运动轨迹规划，最终实现工艺参数优选，这样既能提高单孔加工过程的整体制孔精度，又有利于降低整体切削力水平，以延长刀具寿命。
