一种土遗址锚固拉拔试验恒力加载系统及其使用方法-兰州理工大学温州泵阀工程研究院

专利号：CN202010396693.6

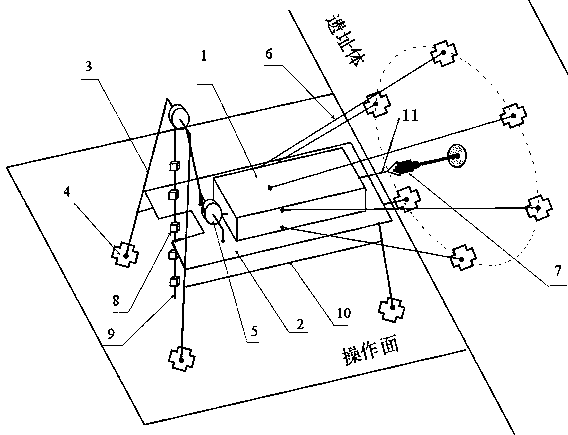

摘要：本发明提出了一种土遗址锚固拉拔试验恒力加载系统及其使用方法，系统包括主体板，所述主体板通过竖直调节装置固定在操作面上，主体板上设有角度调节机构，角度调节机构与滑轮配套盒相连接，滑轮配套盒内设有动滑轮组结构；锚杆端部固定有握裹器，握裹器通过主线与滑轮配套盒的动滑轮组结构的一端相连接，滑轮配套盒的动滑轮组结构的另一端通过拉线与主体定滑轮相连接，拉线的端部夹持有若干标准块。本发明滑轮配套盒利用了动滑轮组省力原理扩大了所能施加荷载的范围；标准块的串连悬吊循环使用，解决了动滑轮组耗费拉绳长度，实现荷载的缓慢施加工况；操作简单、安装方便，适用于各种形式临空面锚杆拉拔，提高了工作效率，保证了测试精度。
