一种测斜仪辅助支架-兰州理工大学温州泵阀工程研究院

专利号：CN202021389933.1

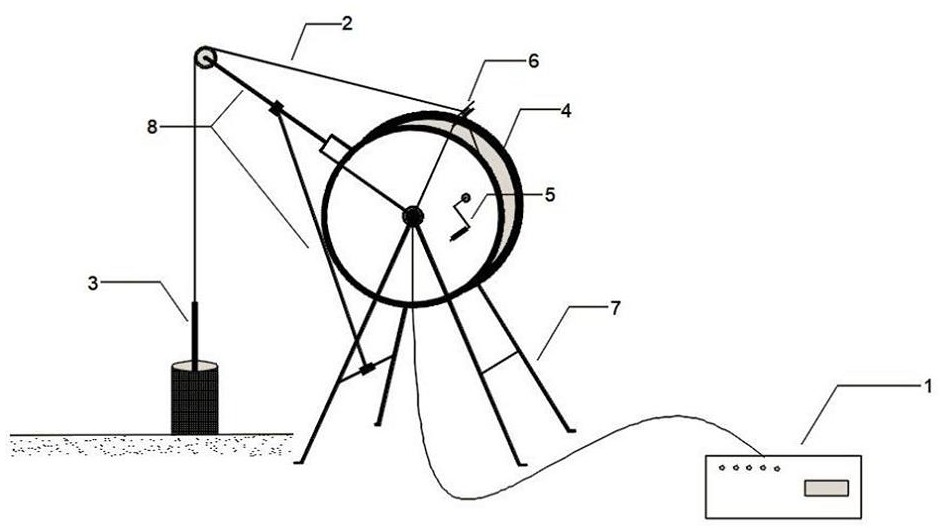

摘要：本申请涉及一种测斜仪辅助支架，包括收纳滚轮（4）、后端设在收纳滚轮（4）上并向前上方延伸的支撑杆（8）以及设在收纳滚轮（4）顶部呈长条状的读数卡尺（6）；支撑杆（8）的前端设有定滑轮，读数卡尺（6）底部设有供传感线（2）贴合穿过的柔性滤过夹；使用时，缠绕在收纳滚轮（4）上的传感线（2）自后方从柔性滤过夹中穿过再经由定滑轮连向探头（3）。本申请能够使传感线收纳方便、减小外力损害，最大程度减小人工观测带来的误差，同时方便传感线清洁；也可以应对不同现场情况，采取可调节高度、角度的测斜一体支架，使监测人员在距离坑壁一定距离处操作，保证人员安全。
