一种节点球组装定位用夹具-兰州理工大学温州泵阀工程研究院

专利号：

CN202121527515.9

摘要：

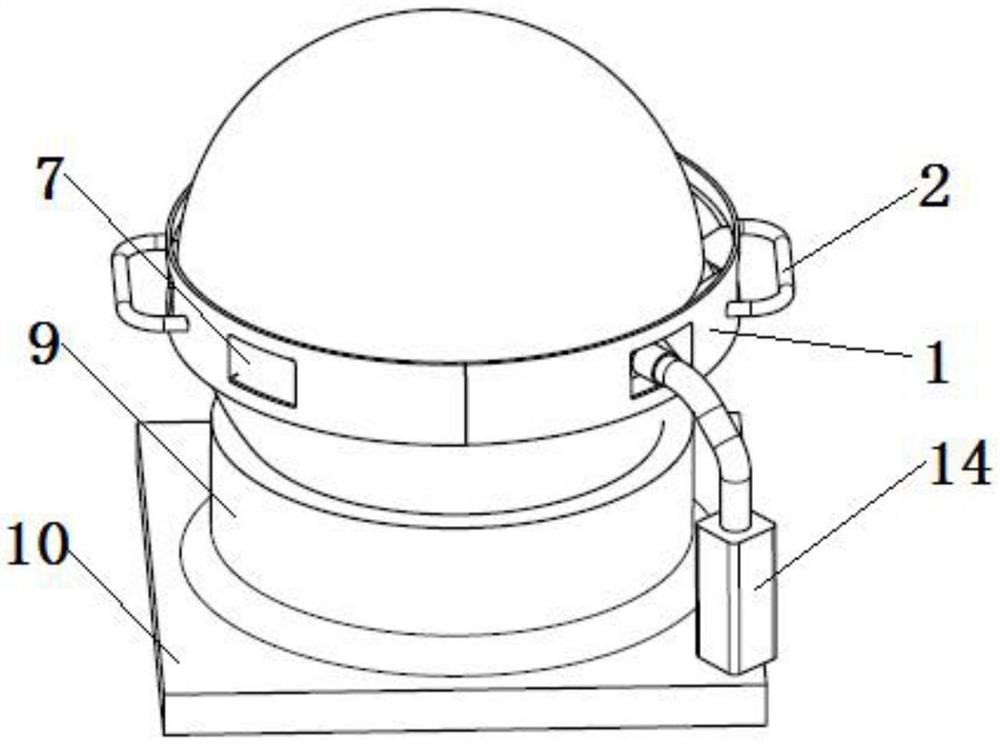

本实用新型公开了一种节点球组装定位用夹具，包括底板和两个C形夹具，所述底板上端面固定连接有用于放置下空心半球的底座，两个C形夹具相对一侧均设有第二夹具定位凸台和第一夹具定位凸台；本实用新型创新性的提出标准化的C型夹具，依靠C型夹具对组成节点球的上空心半球、下空心半球在大尺寸层面进行位置约束，夹具内设计的第一夹具定位凸台和第二夹具定位凸台，凸台上下斜面两侧与组成节点球的上空心半球和下空心半球坡口进行接触配合，两个C型夹具内的第一夹具定位凸台和第二夹具定位凸台构成的圆柱圆环，将节点球中心肋板约束在中心位置，以对节点球达到标准化位置尺寸约束的作用。
