一种高精度长行程阀用LVDT位移传感器-兰州理工大学温州泵阀工程研究院

专利号：

CN202122608006.5

摘要：

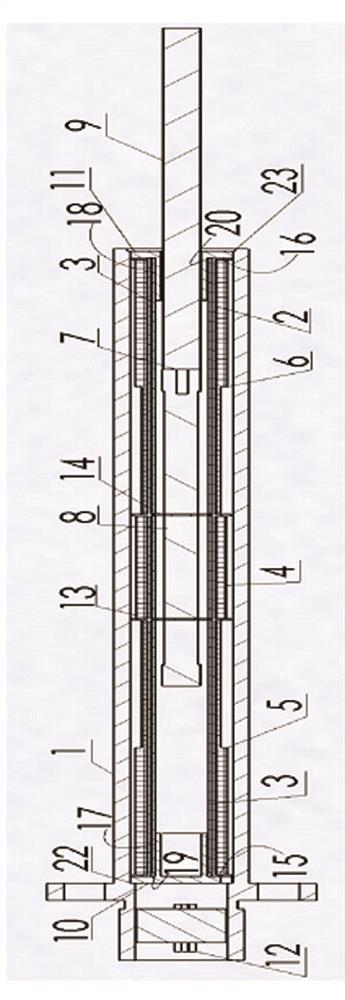

一种高精度长行程阀用LVDT位移传感器，内耐压管（3）同轴安装在绕线架（2）内，绕线架（2）的外壁面中间位置密绕有激磁线圈组（4），激磁线圈组（4）两端对称布置左励磁线圈组（5）和右励磁线圈组（6），激磁线圈组（4）的长度分别为左励磁线圈组（5）和右励磁线圈组（6）的2/5，左绝缘挡板（13）位于激磁线圈组（4）与左励磁线圈组（5）之间，右绝缘挡板（14）位于激磁线圈组（4）与右励磁线圈组（6）之间,内耐压管（3）内为沿轴向可动的测量杆（7），测量杆（7）由铁芯（8）和连杆（9）构成，连杆（9）的一端伸出内耐压管（3）外，左导磁端盖（10）和右导磁端盖（11）分别安装在内耐压管（3）两端。
