一种冷凝端集成板式换热器的板式脉动热管散热器-兰州理工大学温州泵阀工程研究院

专利号：

CN202122717164.4

摘要：

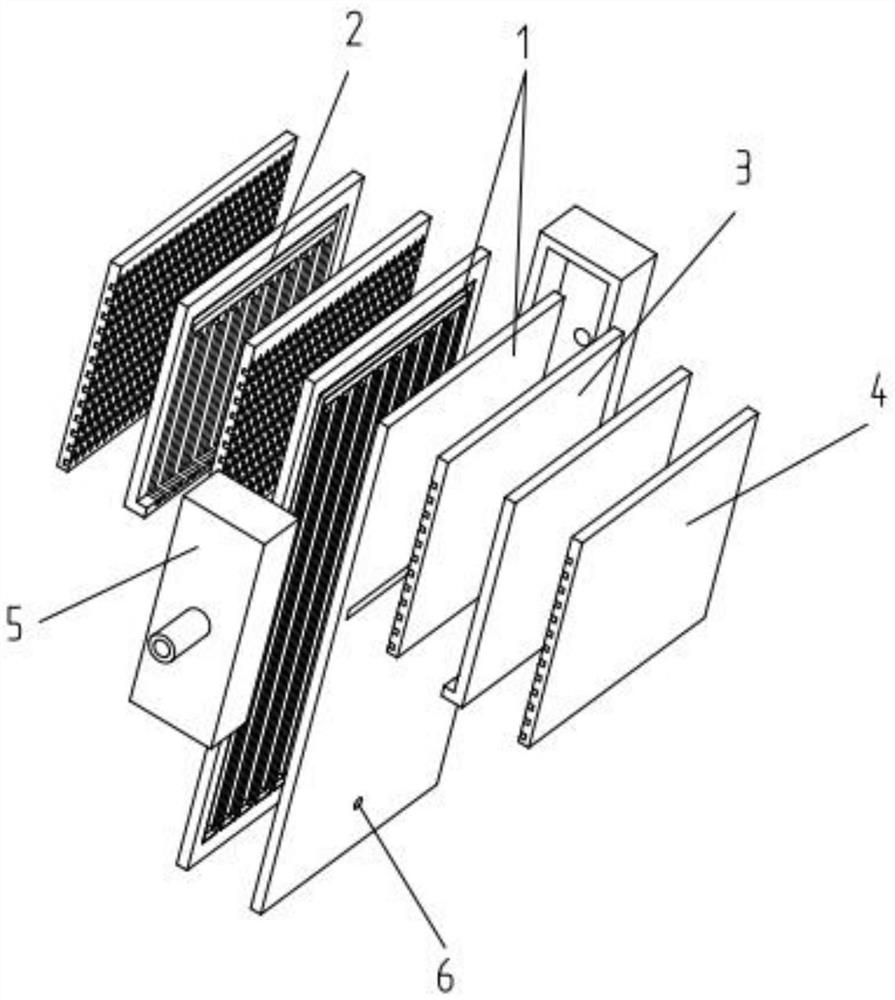

本实用新型公开了一种冷凝端集成板式换热器的板式脉动热管散热器,涉及换热技术领域。包括板式脉动热管；冷凝段分支结构，冷凝段分支结构与板式脉动热管连接；第一盖板，第一盖板连接于板式脉动热管和冷凝段分支结构之间，第一盖板设置有第一冷凝通路，第一盖板与板式脉动热管形成第一冷凝通路，第一盖板与冷凝段分支结构形成热流通道；第二盖板，第二盖板设置于冷凝段分支结构一侧，第二盖板一侧设置有第二冷凝通路，第二盖板与冷凝段分支结构形成第二冷凝通路。本实用新型提供的一种冷凝端集成板式换热器的板式脉动热管散热器将板式脉动热管与板式换热器相结合，在板式脉动热管换热的基础上增加了散热器的换热面积。
