一种管道数据采集装置-兰州理工大学温州泵阀工程研究院

专利号：

CN202122767613.6

摘要：

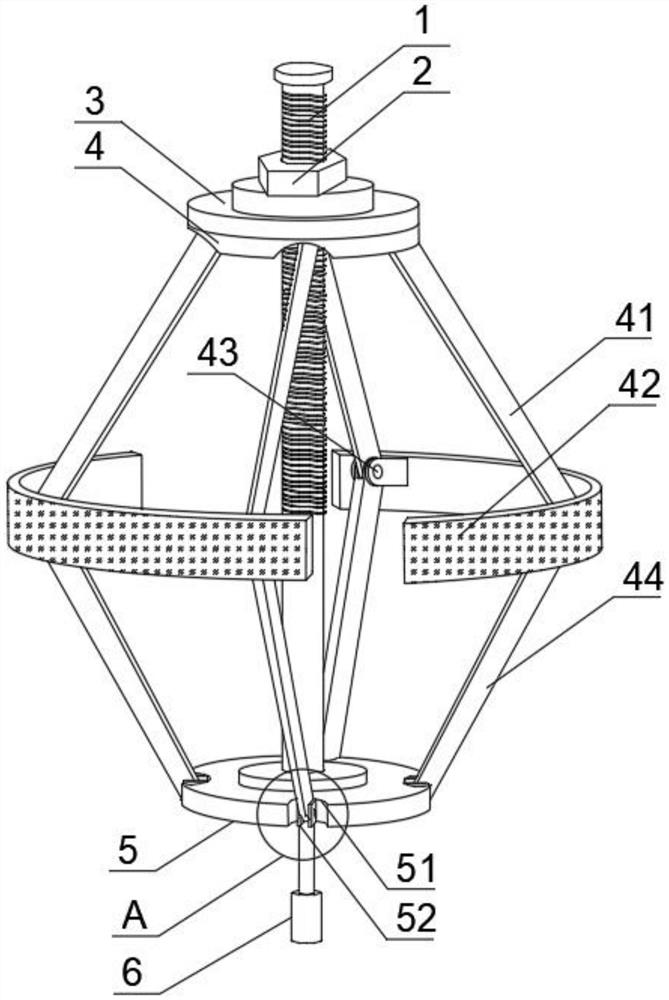

本实用新型公开了一种管道数据采集装置，包括螺纹杆、以及螺纹连接在螺纹杆上的紧固件，所述紧固件下方设置有连接盘，所述连接盘螺纹连接在螺纹杆外侧，所述连接盘下方转动连接有用于限位固定的限位组件，所述限位组件底端连接有底盘，所述底盘内侧转动连接螺纹杆底端，所述底盘下端面安装有采集器，所述底盘侧边缘设置有凹口，所述凹口内设置有连接部，设置第一连杆和第二连杆的连接处设置为转动连接的，且在第一连杆和第二连杆的连接处外侧设置有转动连接的第一连接座，从而当根据管道的尺寸调节好第一连杆和第二连杆的折叠度时，挡片能够抵在管道的内侧壁，从而进行固定，以便下端的采集器进行采集数据。
