一种新型高效低阻PCHE换热器芯体-兰州理工大学温州泵阀工程研究院

专利号:

CN202220096310.8

摘要:

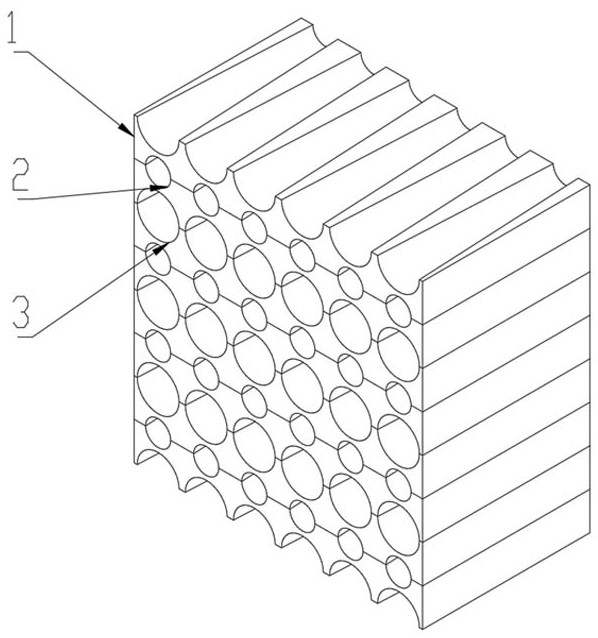

本实用新型提供了一种新型高效低阻PCHE换热器芯体，属于换热设备技术领域，用于解决现有的换热器芯体的生产效率低、成本高、换热效果差等问题。包括若干正对叠加固定的蚀刻板，蚀刻板之间形成热流体通道或冷流体通道，热流体通道和冷流体通道交替分布，热流体通道与冷流体通道的流向相反，相邻的一列冷流体通道和热流体通道形成换热单元；本新实用新型的冷流体通道与热流体通道的流向相反，形成逆流式布置，改变流体速度场、温度场等的分布，改善速度场和温度梯度场的协同性，增强换热效果，热流体通道和冷流体通道的入口均为小口径，出口为大口径的布置方式，速度更均匀，减小流动阻力，总体传热系数增大，压降减小，大幅降低成本。
