一种悬索桥隧道式锚碇-兰州理工大学温州泵阀工程研究院

专利号：

CN202210548653.8

摘要：

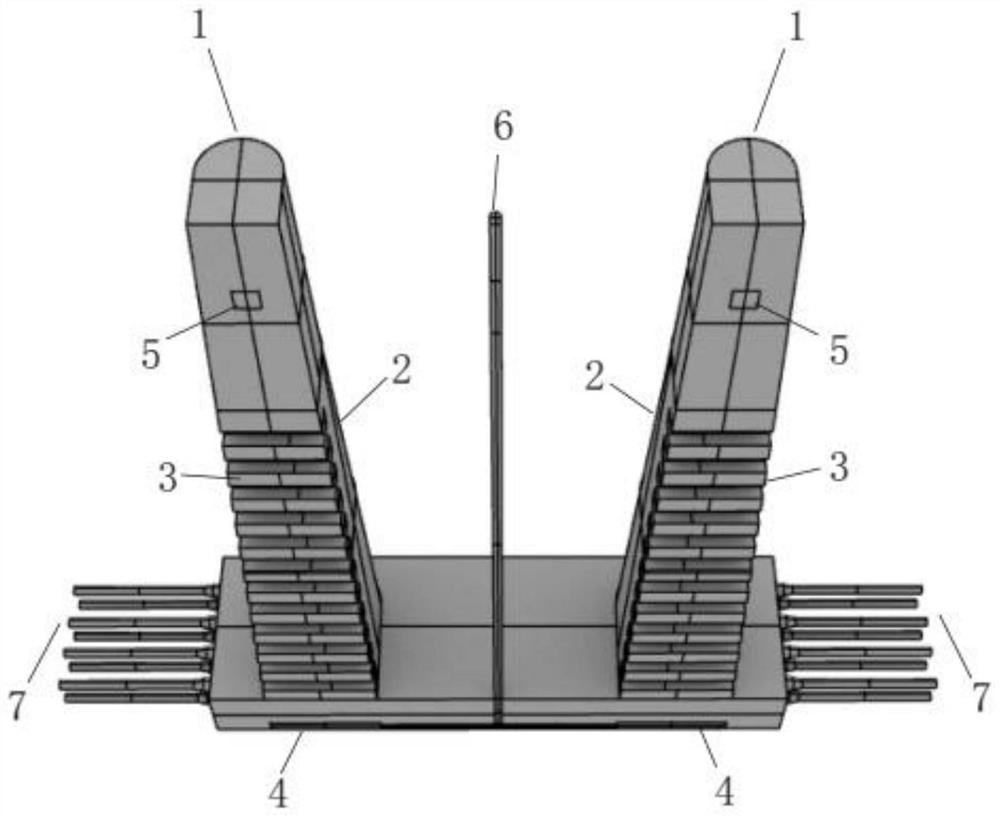

本发明公开了一种悬索桥隧道式锚碇，包括前锚室、锚塞体、后锚室、散索鞍，锚塞体底部采用齿状变截面，后锚室修建于锚碇横梁尾端，锚碇横梁通过两侧根部为圆台形桩身为为圆柱形的预制管桩锚固于岩体之中。本发明通过位于锚塞体底部的齿状变截面，增大了锚碇结构与围岩之间的侧摩阻力，获得更大的承载力；本发明通过锚碇横梁与横向预制管桩，将左右锚塞体连接为一个整体，增大了左右锚碇整体性，左右锚塞体、锚碇横梁、预制管桩和围岩整体受力，预制管桩以抗拉弯能力分担了主缆拉拔荷载，增大了隧道式锚碇的抗拉拔能力。本发明与传统的隧道式锚碇结构相比增大了锚碇结构的承载能力，提高了隧道式锚碇在岩体条件较差围岩中的适用性。
