模拟电路故障自诊断系统-兰州理工大学温州泵阀工程研究院

专利号：

CN202221505529.5

摘要：

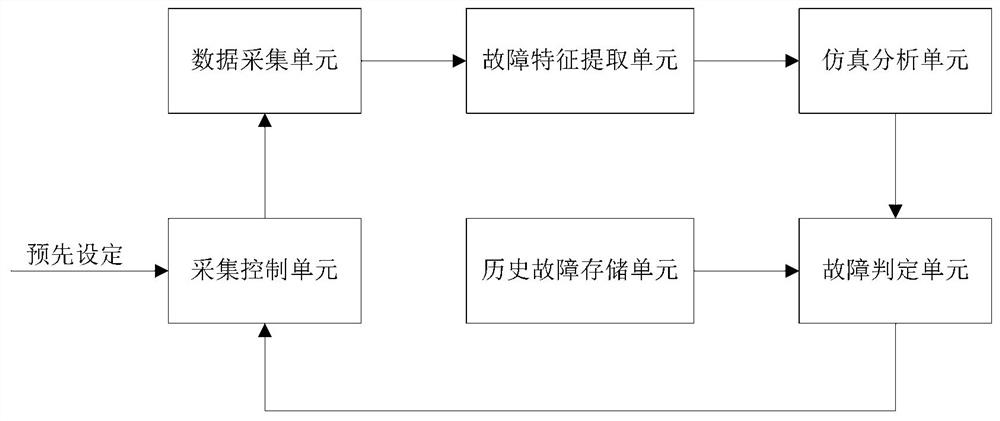

本实用新型模拟电路故障自诊断系统，数据采集单元采用电压检测仪或示波器采集模拟电路测试点信号，进入故障特征提取单元，并由采集控制单元控制测试频率、工作频段、捕获触发，其中，采集控制单元可以预先设定或故障判定单元输出风险等级触发控制，利于提高采集测试点信号的完整性、精度，故障特征提取单元采用滤波提取模拟电路异常参数信号，进入仿真分析单元，仿真分析单元采用LabVIEW软件仿真出故障类型，进入故障判定单元，历史故障存储单元存储的故障类型进入故障判定单元，故障判定单元进行比较，例如可以采用相似度算法对两个参数信号比较，判定故障种类、位置，能对模拟电路故障进行自动检测诊断。
