具有旋流式分流进水结构的跌流竖井-兰州理工大学温州泵阀工程研究院

专利号：

CN202221939191.4

摘要：

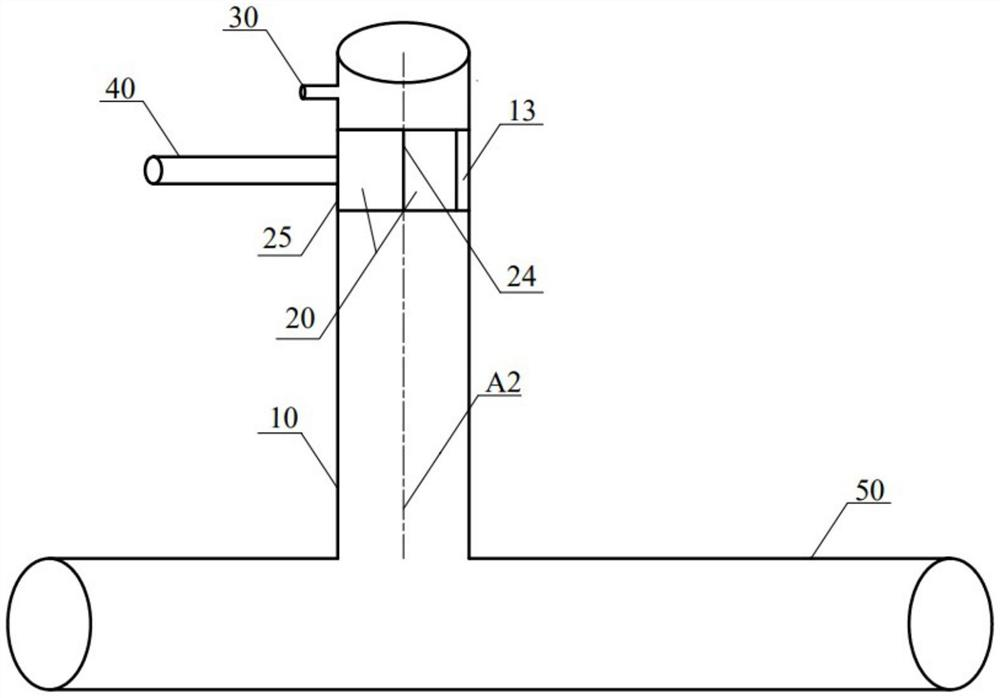

本实用新型提供一种具有旋流式分流进水结构的跌流竖井，包括竖井和设于竖井内的分流装置；竖井的一侧设有进气管与进水管，竖井的底部与排水横管垂直连接；分流装置包括高度相等的第一、第二和第三隔板，第一隔板的表面为平面，第二与第三隔板的表面为弧形曲面；第一、第二隔板的第一端面和第三隔板的第一端面两两连接，并在连接处形成第一相交线，且第二和第三隔板沿第一隔板对称分布；第一隔板的第二端面与竖井内壁连接，并在连接处形成第二相交线，第二相交线的中点位于进水管的水平中心线的延长线上；第二、第三隔板的第二端面均与竖井内壁形成连接。本实用新型的竖井可保证竖井内具有良好的通风条件，调节竖井内气压，并消除水流的动能。
