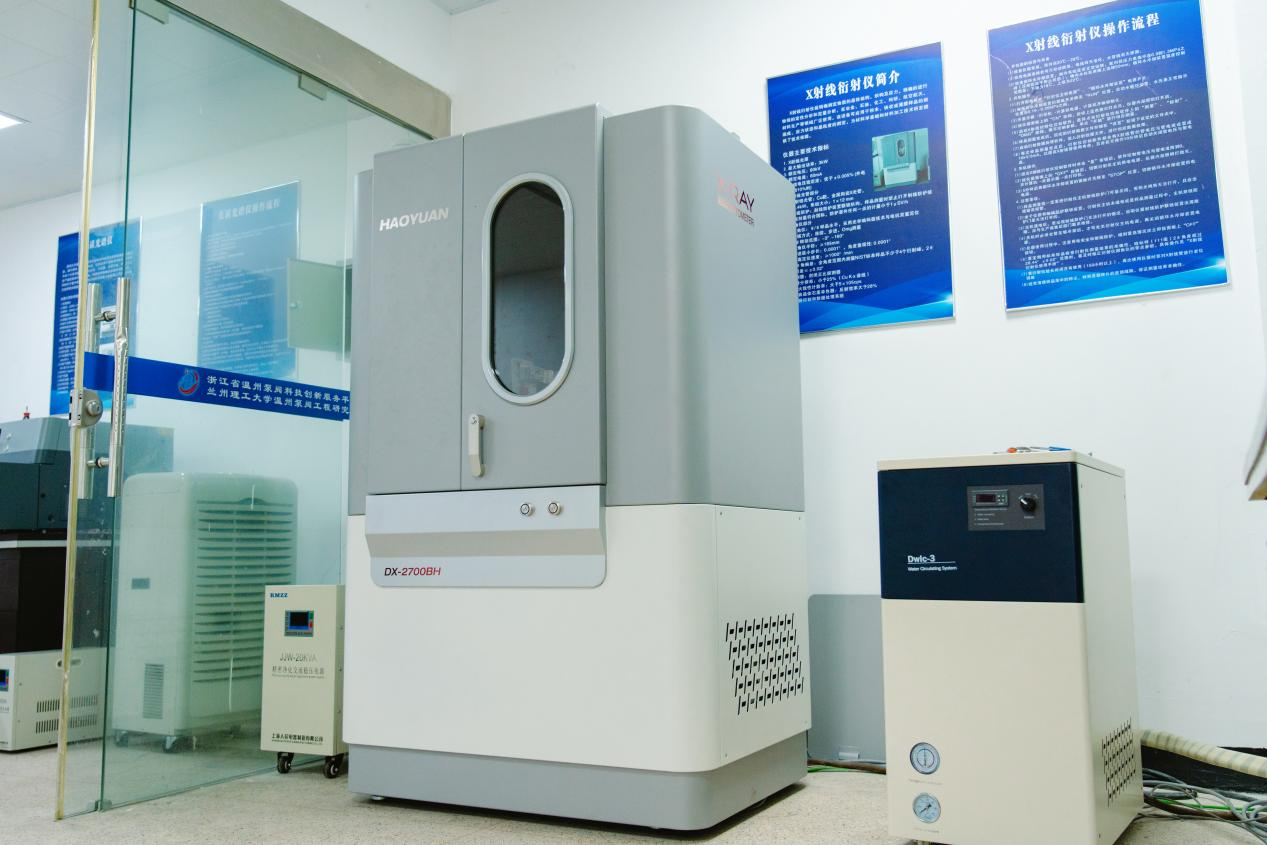

X射线衍射仪能精确测定物质的晶体结构、织构及应力，精确的进行物相的定性分析和定量分析，在冶金、石油、化工、科研、航空航天、材料生产等领域广泛使用。该设备可应用于粉末、块状或薄膜样品的相组成、应力状态和晶粒度的测定，为材料学基础和材料加工技术研发提供了技术保障。

仪器主要技术指标

1.X射线光源

(1)最大输出功率：3kW

(2)额定电压：60kV

(3)额定电流：60mA

(4)电流电压稳定度：优于±0.005% (外电压波动10%时)

2.X射线光管部分

(1)X射线光管：Cu靶，金属陶瓷X光管，功率2.4kW，焦斑大小：1×12 mm

(2)射线防护：射线防护装置联锁机构、样品测量时禁止打开射线防护装置。散剂量符合国际，防护罩外任何一点的计量小于1μSV/h

3.测角仪部分

(1)测角仪：θ/θ样品水平，采用光学编码器技术与电机双重定位

(2)扫描方式：连续、步进、Omg测量

(3)2θ转动范围：-3°~160°

(4)测角仪半径：≥185mm

(5)可读最小步长：0.0001°，角度重现性: 0.0001°

(6)最高定位速度：≥1000°/min

(7)2θ角偏差：全角度范围内测量NIST标准样品不少于4个衍射峰，2θ示值误差≤±0.02°

4.探测器部分：封闭正比探测器

(1)能谱分辨率：小于25% （Cu Kα谱线）

(2)最大线性计数率：大于5×105cps

(3)弯曲晶体石墨单色器：反射效率大于28%

5.仪器控制和数据处理系统

计算机：Intel i系列处理器、内存4G、硬盘128G固态、24寸LED显示

X射线衍射仪操作流程

1.开机前的检查与准备

(1)检查仪器室温，保持在20℃～28℃。

(2)检查电路连接处有无松动脱落，电线有无老化，水管线有无泄漏。

(3)检查循环水冷却装置，制冷系统是否正常运转，氟利昂压力表指示在0.9到1.3MPa之间（压缩机处于停止状态）；桶内水位在离桶上边缘50mm；循环水冷却装置温度控制范围是：下限为19℃、上限为22℃。

2.开机操作

(1)打开配电箱中“衍射仪主机电源”、“循环水冷却装置”电源开关。

将循环水冷却装置的面板开关转至“RUN”位置，启动水循环装置，水压表正常指示位置在0.15～0.35MPa之间。

(2)开显示器→打印机→计算机电源，计算机开始初始化。

(3)按仪器面板上的“ON”按钮，按钮上蓝色指示灯点亮，仪器内部照明灯开启。

(4)启动X射线衍射仪控制软件；选择点击衍射仪控制软件上的“测量”、“掠射”、“OMG”按钮，填写控制参数，单击“开始”进行相应测量。

(5)样品测量完成后，现成的衍射数据文件存储在“设置”按钮下设定的文件夹中。

(6)启动衍射数据处理软件，读入衍射数据文件，进行相应数据处理。

★每次样品测量完成后，衍射仪控制软件都会将X射线管的管电压与管电流设置成10kV/5mA，以提高X射线管使用寿命，且会在无操作10分钟后自动关闭管电压与管电流。

3.关机操作

(1)退出X射线衍射仪控制软件时单击“是”按钮后，软件控制管电压与管电流降到0。

(2)按仪器面板上的“OFF”按钮后，切断衍射仪主机供电电源，仪器内部照明灯熄灭。关计算机→关显示器→关打印机。

(3)5分钟后将循环水冷却装置的面板开关转至“STOP”位置，切断循环水冷却装置供电电源。

注意事项：

1.样品测量前一定要把衍射仪主机射线防护门可靠关闭，否则光闸将无法打开，且会出现错误报警。

2.由于仪器有射线防护联锁装置，衍射仪主机未通电或是样品测量过程中，主机射线防护门是无法打开的。

3.主机通电后，若出现射线防护门无法打开的情况，说明仪器射线防护联锁装置出现故障。应与生产商售后部门联系维修。

4.关机时必须光管足够冷却后，才可先关衍射仪主机电源，再关闭循环水冷却装置电源。

5.仪器使用过程中，注意用电安全和射线防护，碰到紧急情况应立即按面板上“OFF”按钮。

6.要定期用标准样品检查衍射仪测量结果的准确性，硅标样（111面）2θ角度超过28.44°±0.02°范围时，要及时修正衍射仪测角仪的零点参数，具体操作见“X射线衍射仪使用手册”。

7.若衍射仪较长时间没有使用（150小时以上），再次使用仪器时要对X射线管进行老化训练

8.经常清理样品架中的粉尘，特别是插样片的底部缝隙，保证测量结果准确性。
