激光熔覆技术，成功保障了钢厂的连续生产。

Hydro Inc.

宾夕法尼亚州某钢厂除鳞泵连续发生故障后，特邀全球领先的售后技术服务商介入调查根本原因，并通过工程升级方案显著延长了设备平均维修间隔。促使该厂下定决心彻底解决故障的契机，是某台刚完成检修的十级除鳞泵在启动时再度失效 - 这已是连续第五次故障，导致生产线濒临停摆。

尽管维修任务紧迫，钢厂仍坚持不降低检修标准。他们意识到，此前反复进行的“复原式维修”仅将设备恢复至原始状态，未解决故障根源，正是导致设备可靠性低、生产风险高的症结所在。通过引入拥有专业工程师团队的售后技术服务商，钢厂决心从设计缺陷着手打造更可靠的设备。

售后技术服务商通过失效分析，成功定位了多个影响泵寿命的材料与装配问题。借助尖端技术的应用，不仅显著提升了设备可靠性，更实现了设备全生命周期内的损伤控制与能效优化。

棘手难题

在检修故障除鳞泵的过程中，钢厂面临着双重挑战：一方面，必须在四周内紧急修复五台泵组中的两台以维持生产，这一周期对于同时开展深度分析与工程改造来说极为紧张；另一方面，由于此前在原厂维修点多次出现劣质检修和连环故障，钢厂不得不另寻具备专业工程能力的非原厂服务商。

值得庆幸的是，最终合作的本地售后技术服务商在钢铁行业经验丰富，尤其擅长除鳞泵的升级与改造。该服务中心检测能力完善，专注于零部件兼容性分析和设计缺陷整改。

接到求助后，售后团队在16小时内便抵达现场。为保障检修进度，技术人员从两台故障泵中筛选出可用的零部件，最终在四周内完成了首台泵组的改造，并在六周内恢复了第二台的运转，成功帮助钢厂规避了停产损失。

失效分析

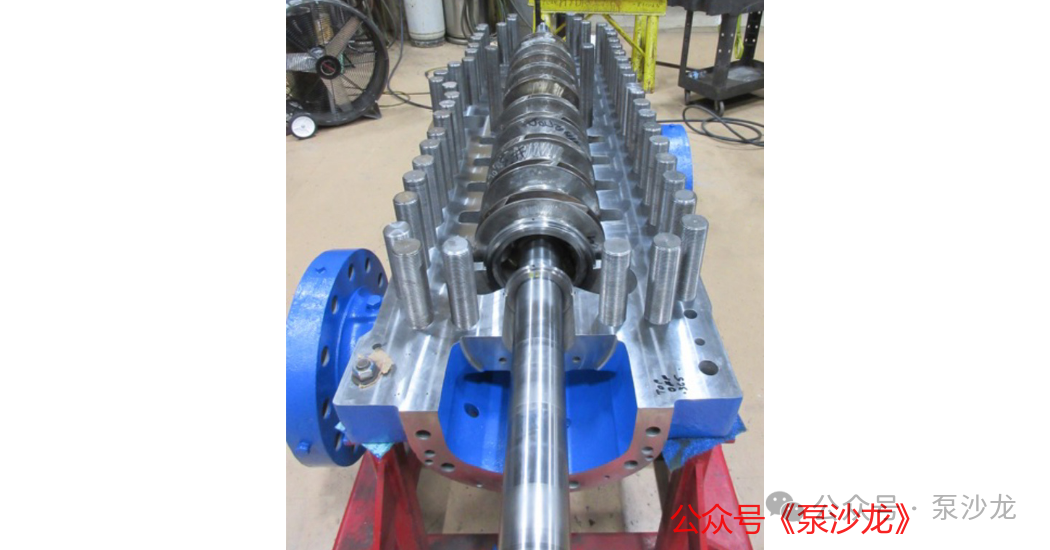

收到送修设备本应在重启后稳定运行，但本次涉及的泵组却频繁出现异常。当技术服务商的可靠性工程师在拆解过程中发现严重内部损伤后，随即启动了专项工程失效分析。

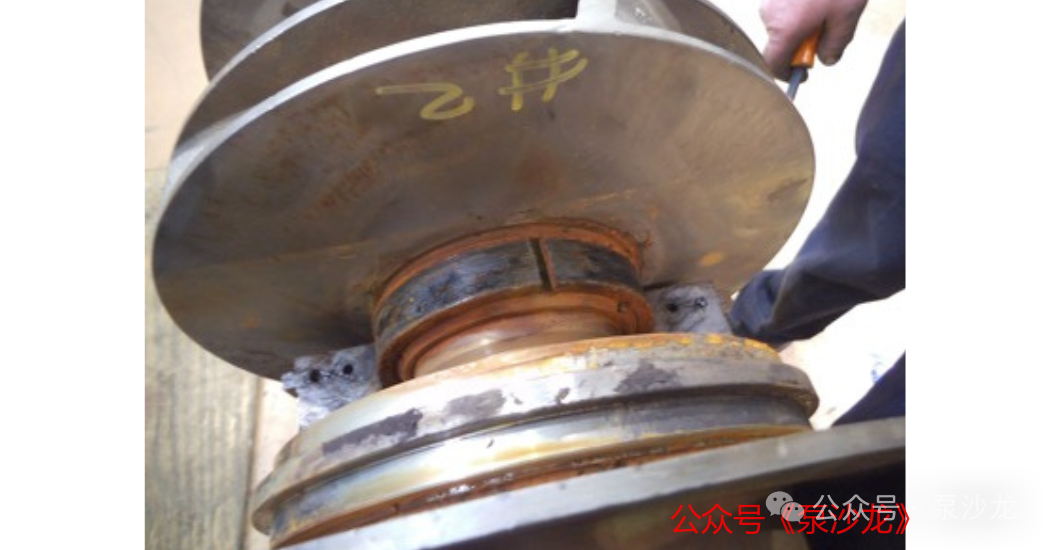

法医工程学是一门运用工程原理调查设备故障的学科，其分析结论在必要时可作为法律证据。对首台故障泵的拆解检查显示，某级叶轮耐磨环发生断裂并脱落后，碎片贯穿整个泵体，引发连锁破坏。经检测，服务中心判定该耐磨环热处理工艺存在缺陷 - 不当的热处理会导致材料脆化，并造成残余应力超标。

对第二台泵的检查表明，材料使用不当和转子装配不良是导致故障的根本原因。

钢厂以EFA报告为依据，成功与原厂协商获得了保修赔偿。在明确设计缺陷后，随即与独立服务商携手实施改进，旨在根除导致故障频发的根本原因。

材料改进

售后技术服务商的可靠性工程师经分析后确认，该泵可靠性问题的根源在于泵壳体与叶轮耐磨环所使用的材料 - 标准热处理400系列钢。为达到规定的表面硬度，此材料需进行整体淬火，但该工艺会直接导致材料脆化，使其在运行应力下发生失效。

为实现必要的硬度并兼顾材料韧性，升级方案提供了采用激光熔覆堆焊的410马氏体钢。此工艺既能达到与整体淬火同等的表面硬度，又成功规避了脆性及应力开裂的风险。

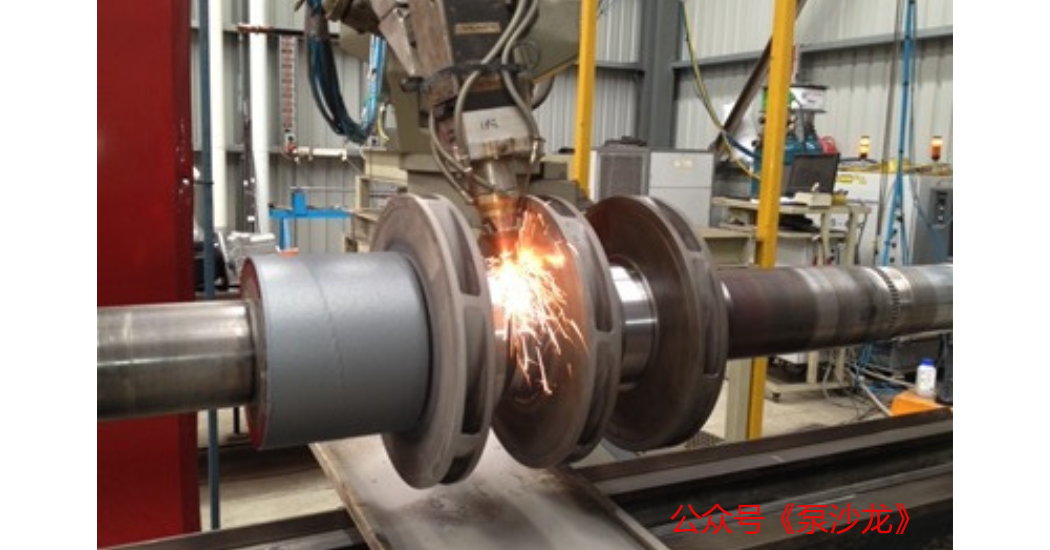

激光熔覆焊接（LDW）是一种创新的增材制造技术。该工艺利用激光束在金属基体表面产生熔池，同时借助气流将金属粉末注入其中，从而在基体表面熔覆一层高硬度的金属沉积层。

影响与成果

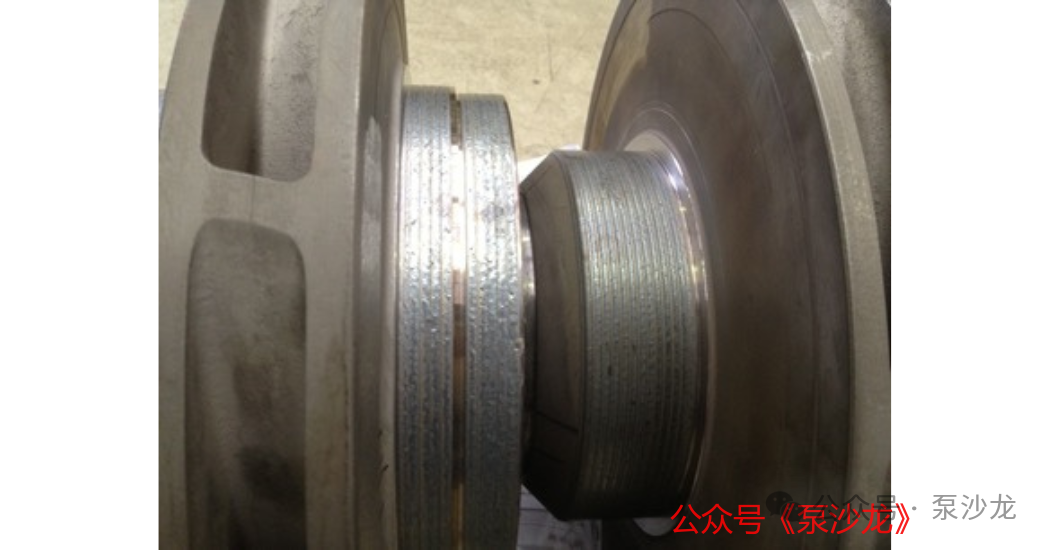

应用LDW技术后，售后技术服务商成功制备出高硬度耐磨表面。通过将叶轮与壳体耐磨环的硬度调整一致，二者间的硬度差被消除，从而不再依赖“牺牲件”进行保护。两环接触时不仅磨损极微，更能产生“反弹”效应，使零部件使用寿命得到极大延长。

得益于关键耐磨环间隙的稳定控制，转子的运行稳定性与整体性能保持时间也大幅增加。最终，设备的平均维修间隔从两年显著延长至五年以上。

当另一台除鳞泵因吸入压力不足而发生故障时，材料升级所带来的附加优势得到了进一步体现。得益于卓越的材料硬度，泵体内部在此异常工况下仅受到轻微损伤，据估算，因此避免了超过10万美元的维修损失。

材料改进还带来了另一项附加效益 - 能耗的降低。除鳞泵负责将高压水输送至喷嘴，用于在钢坯进入轧机前清除其表面的氧化铁皮，这一过程本身能耗极高。即使无钢坯通过，高压水流仍会持续回流至水坑，造成能量空耗。而在粗轧机进行可逆轧制时，两侧除鳞喷嘴同时工作，能耗问题进一步加剧。

采用耐磨性更强的升级材料，能够确保泵内关键间隙长期维持在设计范围内，并具备进一步优化的潜力。由于耐磨环间隙直接调控内部回流，其尺寸大小与泵效及能耗密切相关。延缓运行间隙的扩大，有助于在泵的整个生命周期内实现显著的节能效益。

结语

由于原厂无法提供持续可靠的维修服务，钢厂最终选择转向一家独立服务商并寻求紧急支持。通过深入的失效分析与先进的激光熔覆焊接等尖端技术，该服务商成功保障了钢厂的连续生产。如今，钢厂不仅将其作为唯一的服务供应商，更将激光熔覆焊接工艺确立为未来所有维修作业的标准流程。
