一种边坡自排水锚杆及施工方法-兰州理工大学温州泵阀工程研究院

专利号：CN201510157530.1

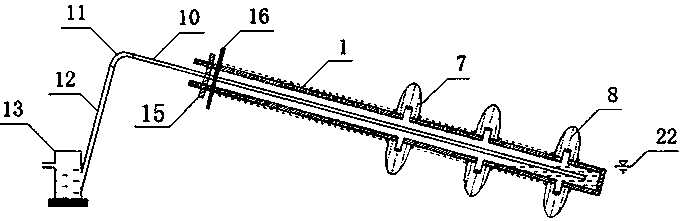

摘要：一种边坡自排水锚杆及施工方法，自排水锚杆包括中空锚管、锚具、垫板和虹吸管；中空锚管一端开口、一端封闭，外围包裹滤网、开口端设螺纹、中后部开设透水孔、后段与出浆管垂直连接，出浆管端部套有袖阀和土工袋，出浆管两侧用抱箍将土工袋夹持固定在中空锚管上；中空锚管下倾斜放置于坡体内，保持中空锚管的管口与管底相对高差小于7m，浆体在土工袋内凝固锚固于稳定土体内，锚具将中空锚管前段锚固于垫板上；虹吸管的吸水管插入中空锚管内并伸至底部，在坡面通过接头弯管与排水管和平衡出水器连接，吸水管的进水口和平衡出水器出水口高程相同。本发明结构简单，能同时实现锚固与排水，并具有良好效果，施工简便，造价低廉。
