一种孤岛微网公共耦合点电压不平衡网络化分层补偿方法-兰州理工大学温州泵阀工程研究院

专利号：CN201510428862.9

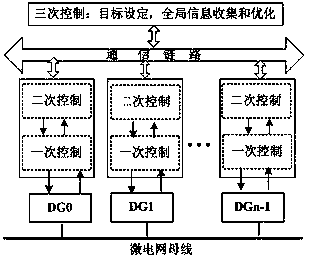

摘要：本发明涉及一种孤岛微网公共耦合点电压不平衡网络化分层补偿方法，该方法包括以下步骤：⑴建立网络化分层控制体系结构；⑵实时检测并将所有电气量变换到坐标系下；⑶获得电压或电流正负序分量；⑷计算PCC点正序有功功率、正序无功功率；⑸获得输出参考电压和参考角频率；⑹获得参考发生模块的输入；⑺得到αβ静止坐标系下的参考电压；⑻将公共耦合点PCC电压送给二次控制器；⑼获得正负序分量；⑽得到；⑾反馈送给每个DG的一次控制器；⑿求取；⒀求电流控制环的参考值；⒁得到逆变器开关驱动脉冲；⒂开关驱动脉冲，驱动三相全桥逆变电路各开关管的通断，控制逆变器输出额定正弦波电压即可。本发明可对PCC点的电压进行全局补偿且提高无功功率分配精度。
