节能型灯泡贯流式水轮发电机转子-兰州理工大学温州泵阀工程研究院

专利号：CN201620337169.0

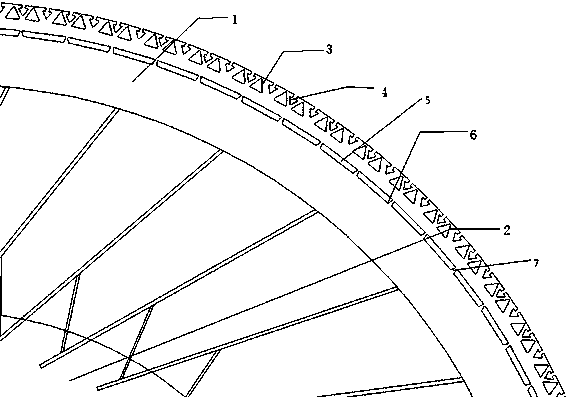

摘要：节能型灯泡贯流式水轮发电机转子，其转子结构包括发电机转子铁芯（1），转子中心转轴（2），转子大槽（3）和转子小槽（4），转子永磁体磁钢（5），永磁体磁钢槽（6）以及隔磁磁桥（7），在转子永磁体磁钢槽（6）内安装有永磁体磁钢（5），永磁体磁钢槽（6）的结构为一字形，构成转子88极的V型磁钢；永磁体磁钢（5）之间设有隔磁磁桥（7），转子大槽（3）的结构为闭口三角形槽，转子小槽（4）的结构为开口三角形槽，两者数量相同，槽型方向相反，均匀分布在转子圆周上。
