纯电动液压挖掘机专用行走架-兰州理工大学温州泵阀工程研究院

专利号：CN201610828709.X

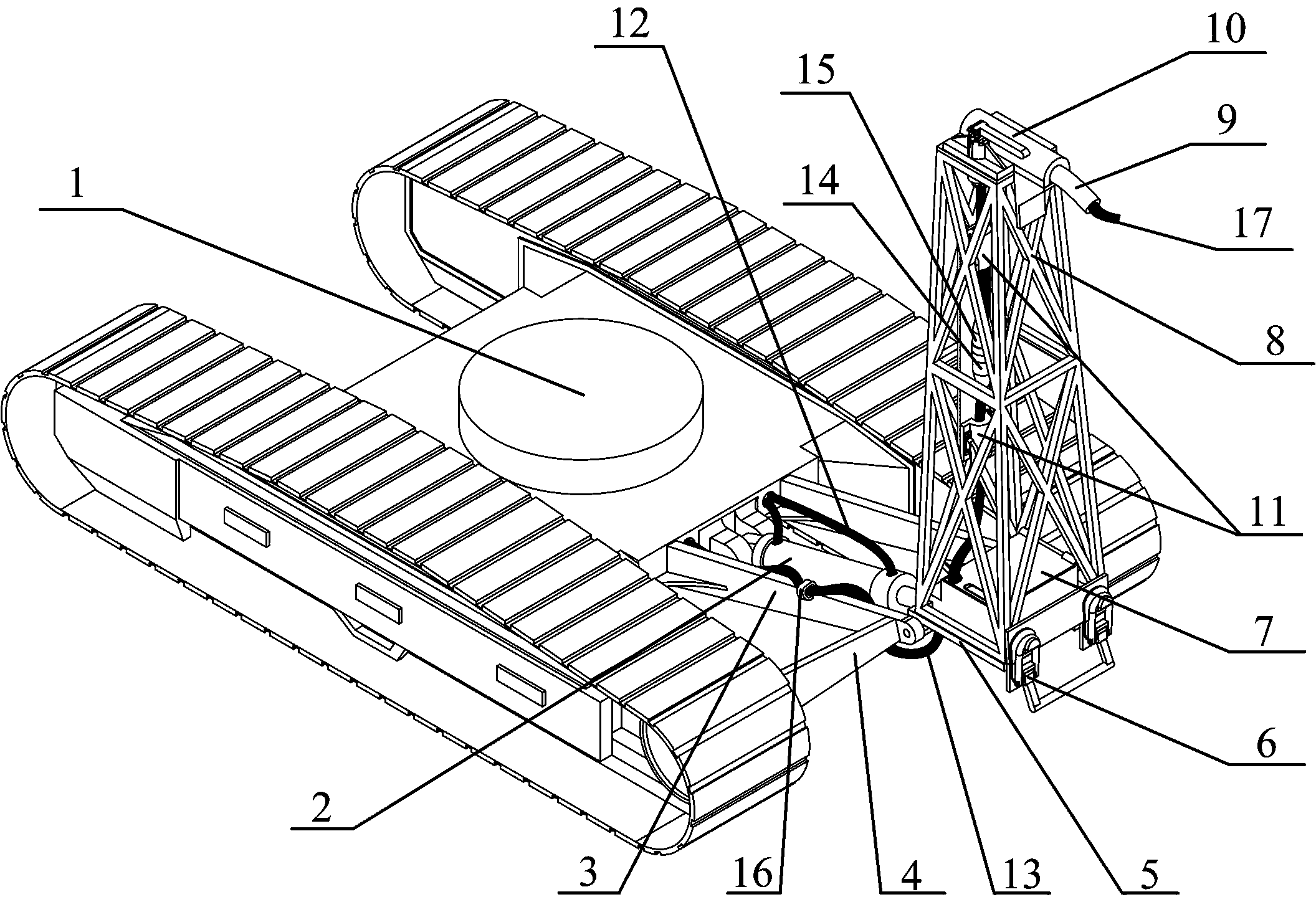

摘要：纯电动液压挖掘机专用行走架，主支撑梁（3）一端焊接于行走架（1）末端，副支撑梁（4）一端焊接于履带驱动马达端盖外侧，主支撑梁（3）与副支撑梁（4）末端连接，液压管（12）从行走架（1）末端伸出，接入液压缸（2），液压缸（2）的缸体与行走架（1）末端铰接，活塞杆与支线架底座（5）底部铰接，支线架底座（5）一端与主支撑梁（3）铰接，另一端安装支线架连接装置（6），上端安装储线箱（7），支线架（8）通过支线架连接装置（6）安装于支线架底座（5）上端，支线架（8）内部安装电缆固定夹板（11），顶部安装电缆锁紧装置（10），抗疲劳橡胶套（9）从电缆锁紧装置（10）内穿出。
