一种便携式法兰组对器-兰州理工大学温州泵阀工程研究院

专利号：CN201720008225.0

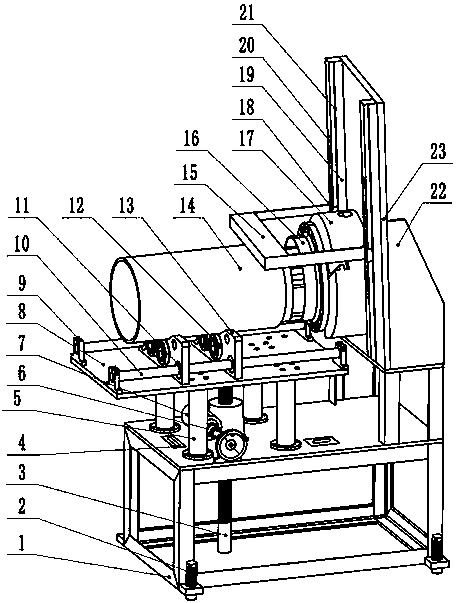

摘要：一种便携式法兰组对器，包括调平装置、高度调节装置、水平距离调节装置及法兰盘固定装置。所述的调平装置是在机架上相互垂直安装的两个水平仪，机架角座上分别安装调节螺栓对工作台面进行调平；所述的高度调节是通过转动手轮然后借助蜗杆减速器带动丝杠转动，丝杠和伸缩套管均安装在工作台下方，从而实现工作台平稳地上下移动；所述的水平距离调节装置是以两个平行的光轴作为导轨，V型块通过直线轴承穿在光轴上，每个V型块上安装四个滚轮，被连接圆管放置于滚轮上；法兰盘固定装置由三爪卡盘、水平压板及立柱组成，根据被连接圆管的尺寸规格计算并确定水平压板在立柱上位置。
