一种并联型太阳能跟踪装置-兰州理工大学温州泵阀工程研究院

专利号：CN201710174211.0

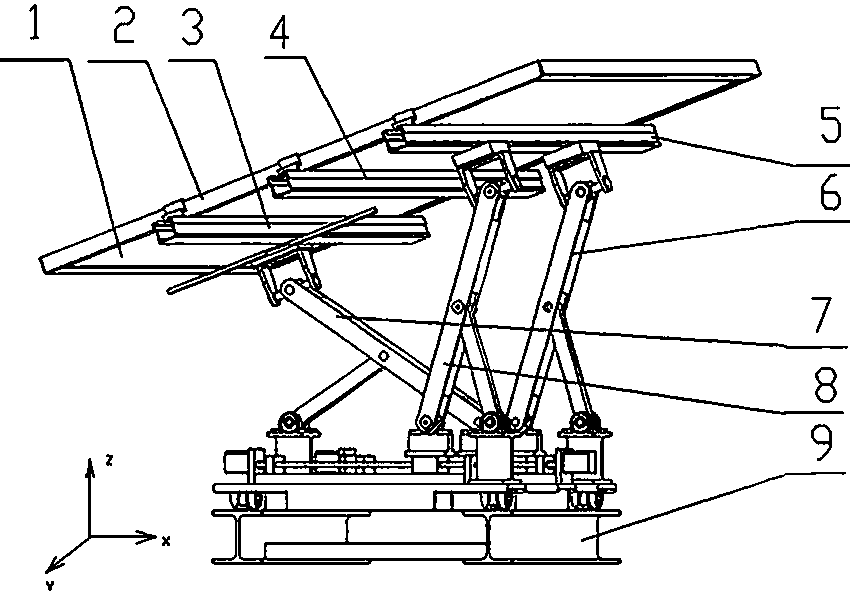

摘要：一种并联型太阳能跟踪装置，支链（6）、支链（8）上端分别通过支链U形件（21、11）与太阳能光伏板框架（2）固接，支链十字轴（22、12）一端分别与支链U形件（21、11）铰接，另一端与支链杆件（6‑a）、支链杆件（8‑a）铰接；支链杆件（6‑a、8‑a）分别在中心处与支链杆件（6‑b）、支链杆件（8‑b）上端铰接，在下端分别与支链座滑块（25）、支链座滑块（16）铰接，支链座滑块（25）、支链座滑块（16）分别与丝杠（24、17）滑动连接；支链杆件（6‑b、8‑b）下端分别与支链垫块（23）、支链垫块（14）铰接，支链座（29）、支链座（15）下端通过轴承座（19）铰接到下平台底座（9）上。
