便携式无线环境监测设备-兰州理工大学温州泵阀工程研究院

专利号：CN201720758007.9

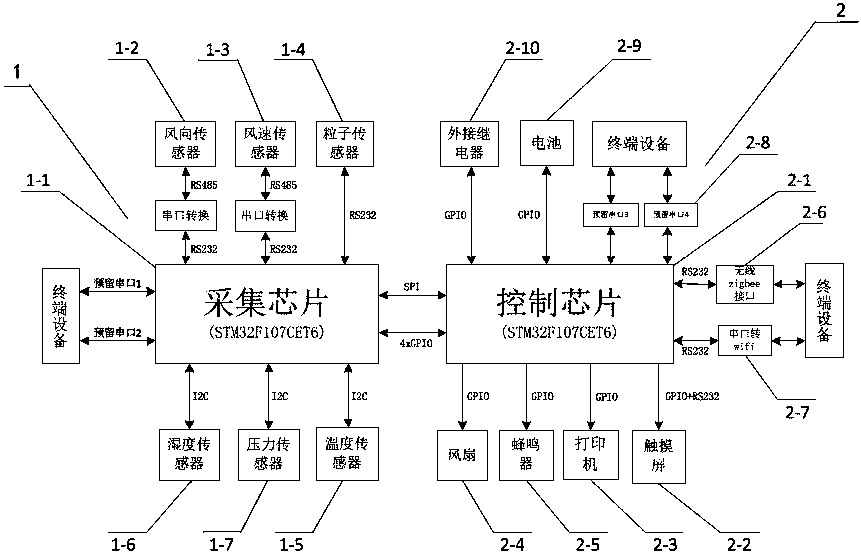

摘要：便携式无线环境监测设备，数据采集模块（1）包括数据采集芯片（1‑1）、风向传感器（1‑2）、风速传感器（1‑3）、粒子传感器（1‑4）、温度传感器（1‑5）、湿度传感器（1‑6）和气压传感器（1‑7）；控制模块（2）包括控制芯片（2‑1）、触摸屏（2‑2）、打印机（2‑3）、风扇（2‑4）、蜂鸣器（2‑5）、无线ZigBee子模块（2‑6）、无线WIFI子模块（2‑7）、串口子模块（2‑8）、锂电池子模块（2‑9）、外接继电器子模块（2‑10），对数据采集模块（1）发布控制指令，通过SPI端口收集从数据采集模块（1）传回的监测数据，通过触摸屏（2‑2）直接显示、打印机（2‑3）打印数据的方式，或者控制无线ZigBee子模块（2‑6）和无线WIFI子模块（2‑7）直接与上位机进行数据传输，完成数据的显示和无线传输。
