液压系统内气泡流动与除气泡的可视化实验装置及方法-兰州理工大学温州泵阀工程研究院

专利号：CN201910352965.X

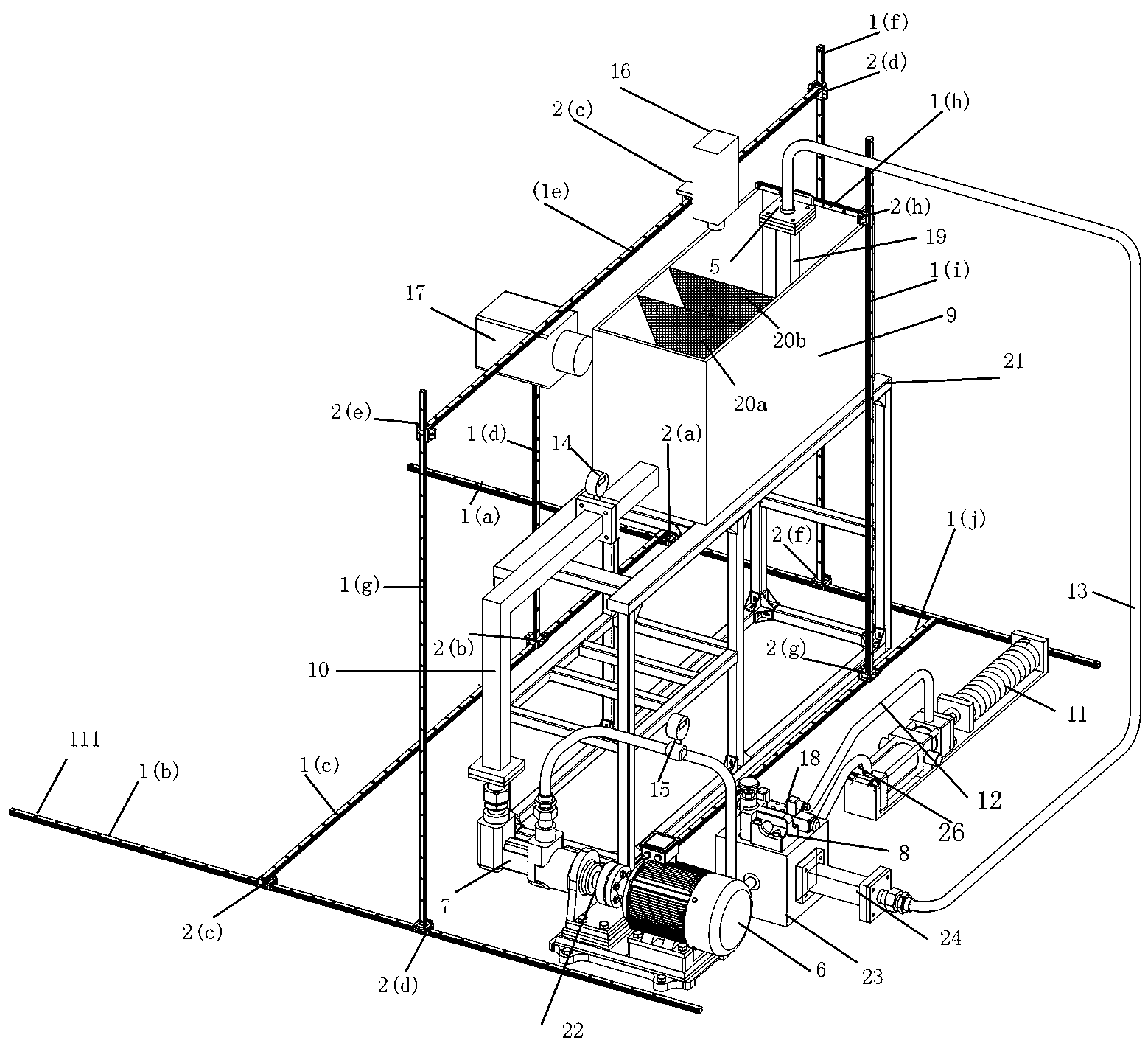

摘要：液压系统内气泡流动与除气泡的可视化实验装置及方法，自由移动支架的上安装高速摄像机和激光片光源，高速摄像机和激光片光源可任意调节，自由移动。透明油箱固定在油箱支架上，其出口与透明吸油方管连接。液压油经过泵和换向阀后，经过液压软管流回油箱，液压软管靠近油箱的一断与透明回油口连接。液压系统内气泡流动与除气泡的可视化方法，气泡流动可视化方法是记录下高速摄像机拍摄的气泡图像，读取各个位置的压力测量值；除气泡可视化方法是在油箱内安装上两块滤网，调整滤网与水平面的夹角为90°；记录下高速摄像机拍摄的气泡图像，读取各个位置的压力测量值；调整滤网与水平面的夹角为45°，重复上述步骤，通过高速摄像机拍摄图像并保存。
