一种对顶角双扇形拾取的差动涡流传感器-兰州理工大学温州泵阀工程研究院

专利号：CN201910381606.7

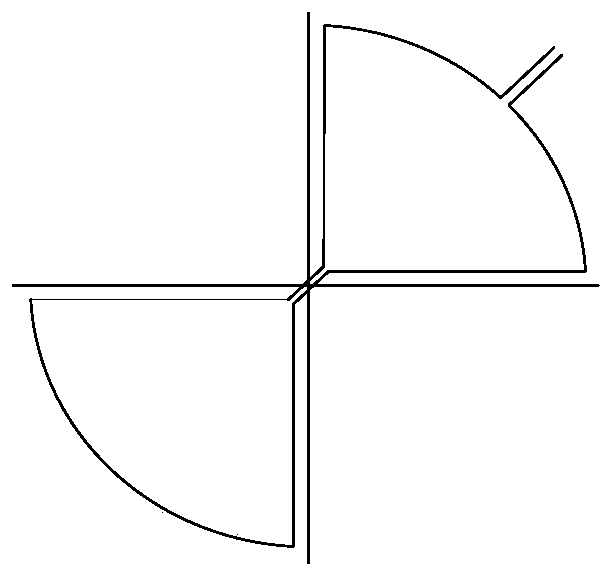

摘要：本发明公开了一种对顶角双扇形拾取的差动涡流传感器，包括激励线圈、感应线圈及四层以上电路板；从上至下或从下至上起第一层电路板上设置焊盘及导线，所述激励线圈、感应线圈均通过各自所在位置的过孔经导线与焊盘连接；激励线圈由分别位于第二层和第三层电路板上且相互垂直的导线构成，呈空间十字状结构；十字状激励线圈中通入交流电流使得试件中产生感应涡流，从而在试件中感生出方向与激励磁场方向相反的二次磁场；感应线圈位于第四层电路板上，在由激励磁场和二次磁场矢量叠加的合磁场中感生出感应电压，且感应电压在两扇形感应线圈中方向相反，构成差动涡流传感器。本发明能够提高对裂纹缺陷的检测灵敏度，降低对裂纹及缺陷的漏检率。
