一种气隙式膜蒸馏组件-兰州理工大学温州泵阀工程研究院

专利号：CN201921102938.9

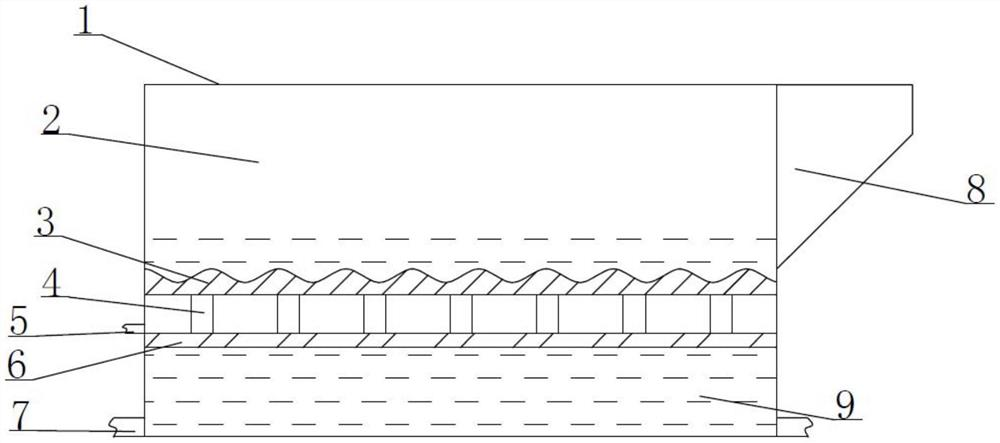

摘要：本实用新型公开了一种气隙式膜蒸馏组件，属于废水处理技术领域，为了解决现有技术中膜孔通量较小的技术问题，包括壳体，所述壳体内设置有膜体，其特征在于，所述膜体下端间隙设置有冷壁，所述膜体上端与壳体之间形成有热料腔室，所述冷壁下端与壳体之间形成有冷料腔室，所述膜体和冷壁之间形成有气隙室，气隙室内间隔均匀设置有冷凝件，冷凝件下端与冷壁固定连接，冷凝件上端与膜体接触，气隙室一侧设置有出水口。通过将膜面设置为波浪形及有角度的入射口来增大膜面的湍动强度，以此来削弱温度和浓度边界层。膜热料液侧的水蒸气由膜两侧压差作为驱动透过膜进入气隙，通过在气隙间设置冷凝件，来使气隙间的水蒸气快速冷凝，以此来增加膜通量。
