一种基于类太极图的平面涡流传感器-兰州理工大学温州泵阀工程研究院

专利号：CN201910710539.9

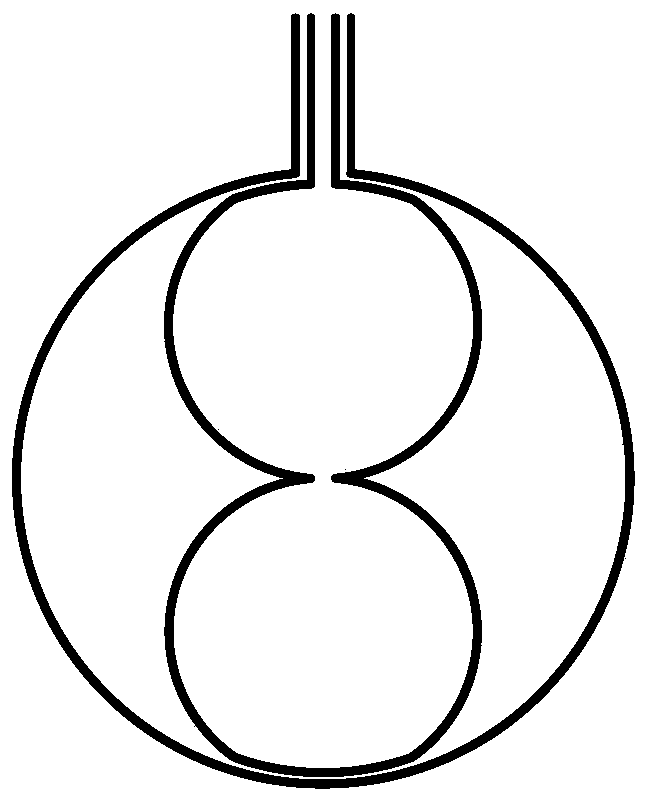

摘要：本发明提供一种基于类太极图的平面涡流传感器，其激励线圈的优势在于可以在平面涡流传感器扫描轴线上感应出相互垂直的涡流，提高平面涡流传感器对不同方向的短裂纹的检出能力；其检测线圈的优势在于，通过内部延伸由四个半圆弧形成的“8”字形区域，使自身内部空出一部分面积，可以有效提取裂纹对涡流扰动后引起的磁场的变化；此外，由本发明的激励线圈和检测线圈构成的平面涡流传感器还具有完全差动激励特性，可以有效降低无裂纹时平面涡流传感器的输出信号，并能够抑制提离噪声的影响；本发明的平面涡流传感器可以设置在柔性基地上，尤其适用于检测具有复杂曲面的导电金属零件的表面、近表面的裂纹。
