一种水轮发电机组转子吊装辅助设备-兰州理工大学温州泵阀工程研究院

专利号：CN201921779643.5

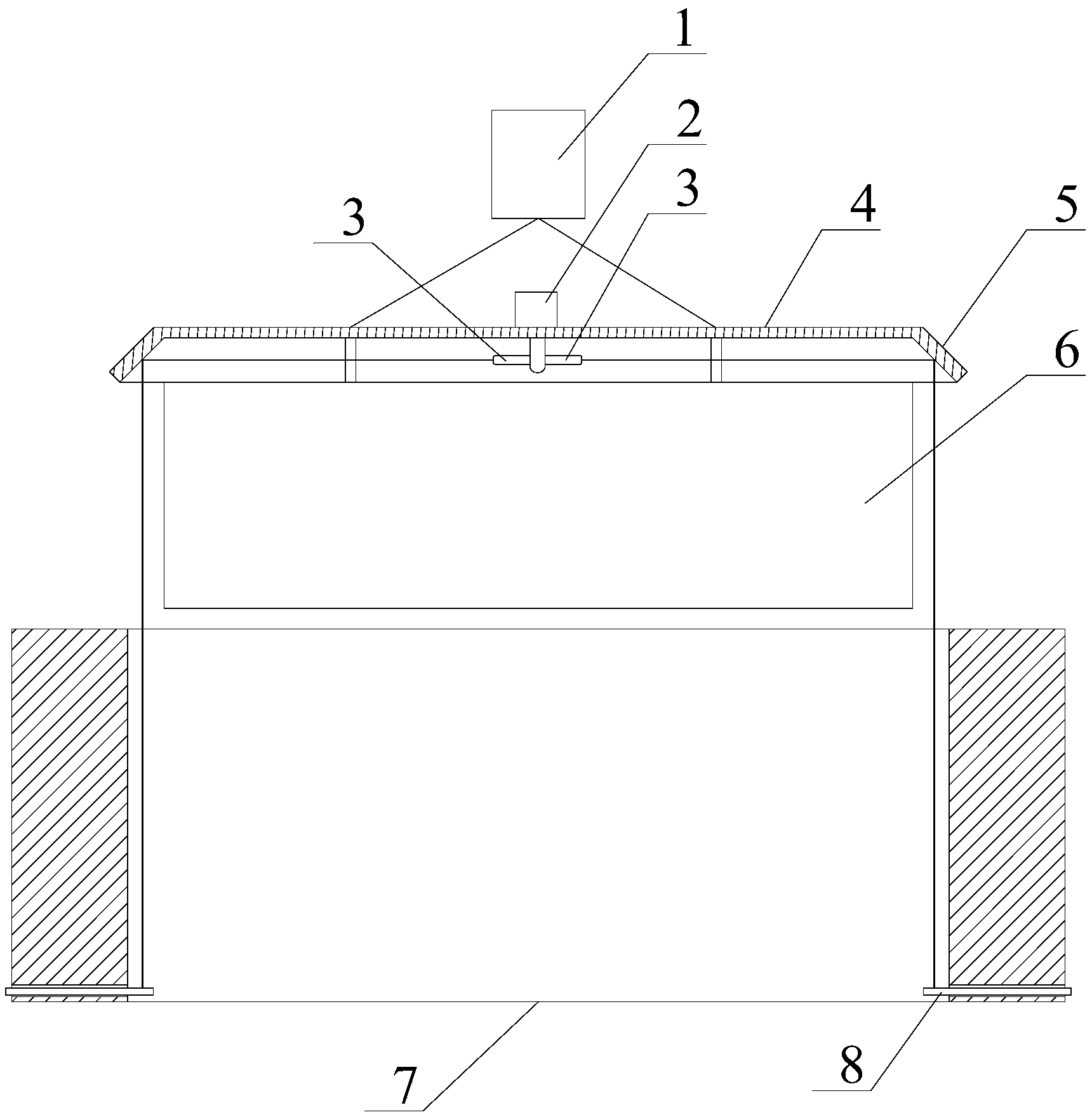

摘要：本实用新型提出一种水轮发电机组转子吊装辅助设备，包括转子和定子，定子放置于平面上，用起重机吊起转子准备安装，转子上装有转台、激光器和环形反光板，激光器固定在转台的转动端上，激光器出射的激光照射在环形反光板，激光反射后向下照射且平行于转子转轴，转台工作时带动激光器转动；在一定积分时间中，激光器出射的激光构成一个平面，被环形反光板反射的激光形成一个空心柱面，空心柱面照射在定子或定子放置的平面上形成与环形反光板同样形状的环形激光线，该环形激光线标识出环形反光板的位置，即等效地标识了转子的位置，以便于判断转子位置，方便准确吊装转子入定子。
