一种钢格栅环式风电塔架基础环设施-兰州理工大学温州泵阀工程研究院

专利号：CN201921674411.3

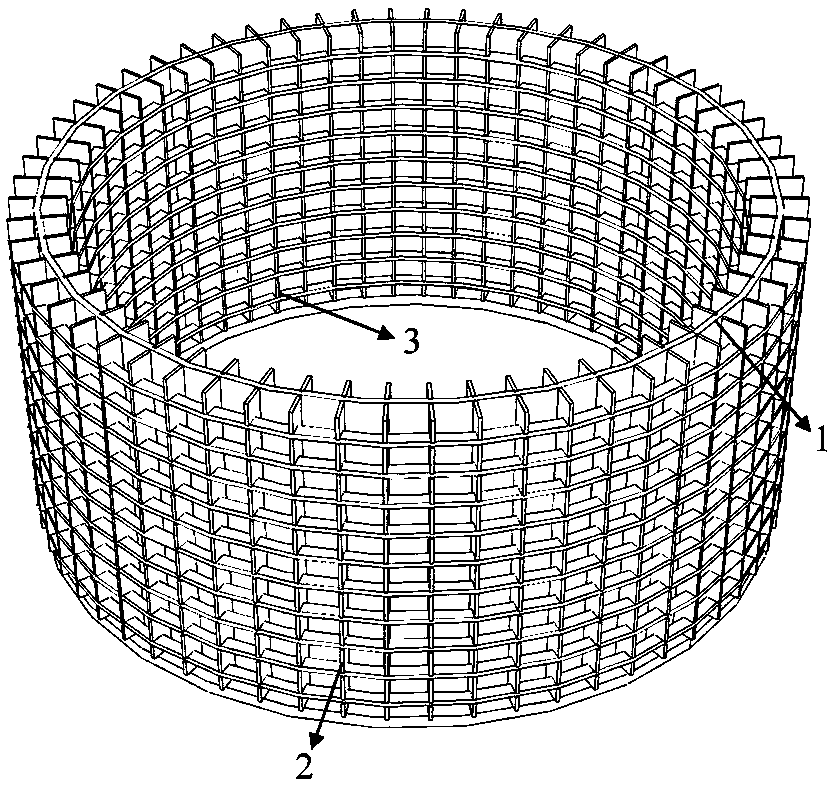

摘要：一种钢格栅环式风电塔架基础环设施，带法兰板风机基础环包括风机基础环、法兰板，风机基础环焊接至法兰板的上端；外钢格栅环包括外圈竖向钢格栅条群、外圈横向钢格栅板群，外圈横向钢格栅板群依次按外环方向套进外圈竖向钢格栅条群的预留矩形孔，并对预留矩形孔进行焊接封口；内钢格栅环包括内圈竖向钢格栅条群、内圈横向钢格栅板群，内圈横向钢格栅板群依次按内环方向卡进内圈竖向钢格栅条群的预留矩形孔，并对预留矩形孔进行焊接封口。该发明施工步骤为：焊接带法兰板风机基础环、焊接外圈竖向钢格栅条群、焊接内圈竖向钢格栅条群、安装外圈横向钢格栅板群、安装内圈横向钢格栅板群。本实用新型改善现有基础环缺陷，提升其抗滑移性能。
