一种高强度超高导电率铜合金接触网导线的制备方法-兰州理工大学温州泵阀工程研究院

专利号：CN201911306192.8

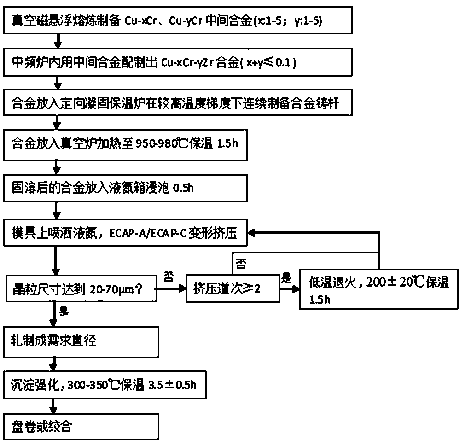

摘要：一种高强度超高导电率的铜合金接触网导线的制备方法，制备中间合金，然后浇铸成锭，再将铸锭转入定向凝固熔化炉内，在80‑90℃/cm温度梯度下连续制备出Cu‑Cr‑Zr合金杆/线材；将制备好的Cu‑Cr‑Zr合金杆/线材置于真空炉内加热至950‑980℃保温1.5h固溶，放入液氮箱浸泡0.5h，同时在连续等径角挤压模具上喷洒液氮；将浸泡后的合金杆引入挤压机进行低温连续等径角连续挤压，模具内角90‑120º，外角20‑30º，挤压速度1‑1.5m/min，ECAP变形路径为A或C。待晶粒尺寸达到需求后，使杆材直径达到使用要求，在300‑350℃真空炉内保温3.5±0.5h进行沉淀强化，盘卷或绞合。
