一种多档位振弦式螺栓状态监测装置及其使用与识别方法-兰州理工大学温州泵阀工程研究院

专利号：CN202010422312.7

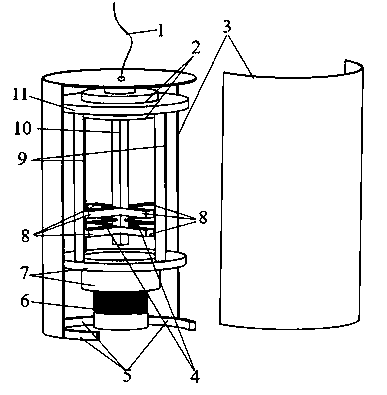

摘要：一种多档位振弦式螺栓状态监测装置及其使用与识别方法，装置包括电缆线，夹槽，外壳，振弦，吸块，螺母卡环，承台，磁铁线圈，连杆，中轴，基座，弹簧。本发明基于弦振动频率随其张力变化而变化的原理实现螺栓松动监测目的，振弦设置有四根，分别对应于四种不同灵敏度的档位以适用于不同的监测要求。当装置与待监测螺栓连接后，测定弦初始固有频率为ω1，当螺栓松动产生转角变化，使得弦的张力产生变化，测定振弦此时的振动频率为ω2，计算振动频率差的绝对值作为松动指标，对螺栓连接状态进行评估。通过测定螺栓预紧力与弦的振动频率之间的相对关系，对该装置进行标定；根据螺栓设计及检测标准，确定螺栓预警力阈值。
