一种超高压零泄漏机械密封端面结构-兰州理工大学温州泵阀工程研究院

专利号：CN202020998467.0

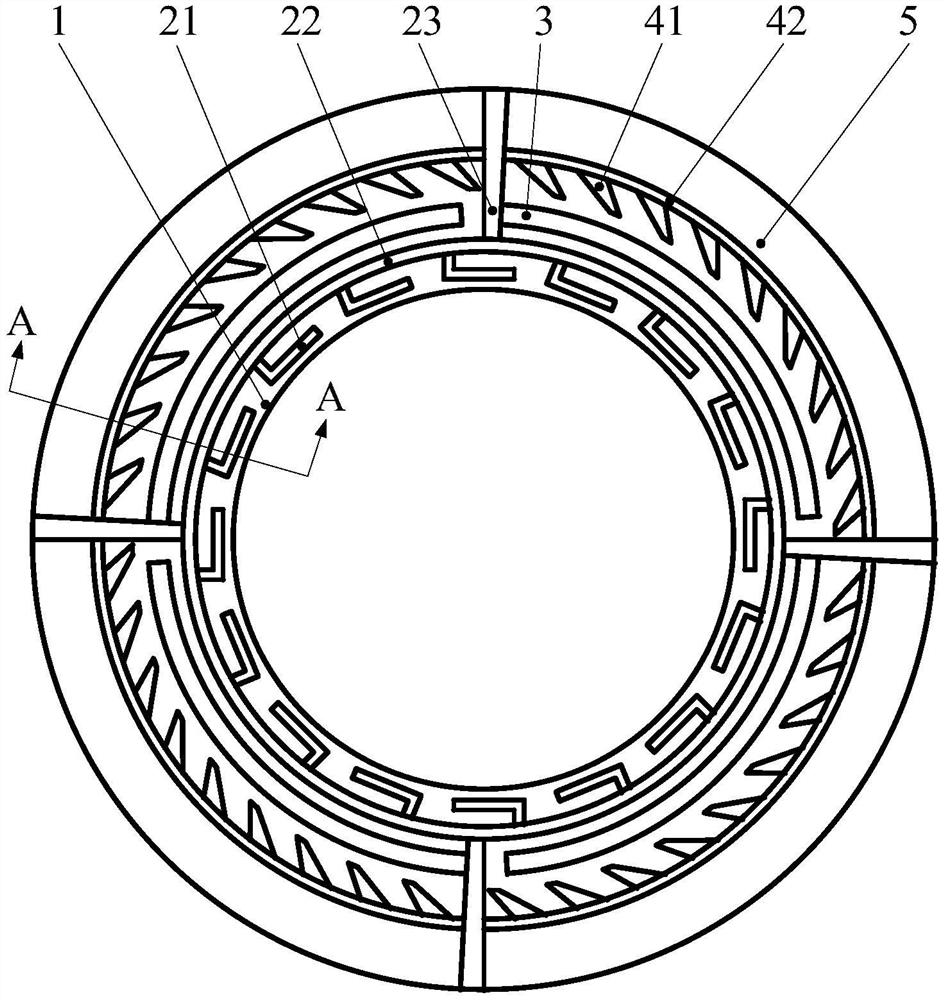

摘要：一种超高压零泄漏机械密封端面结构，包括机械密封的动环、静环，所述动环或静环端面的一侧为高压侧即上游，所述动环或静环端面的另一侧为低压侧即下游，所述动环或静环其中之一的端面被分为五个功能区域，该系列区域在密封端面环带状区域内分布且从下游侧到上游侧依次为密封坝区、导向功能区、低压控漏功能区、隔离功能区和高压承载功能区，导向、低压控漏和隔离功能区由周向台阶、微织构和环槽组合构成，其中导向功能区另有径向直线槽联通低压控漏、隔离、高压承载功能区和上游侧，高压承载功能区为锥面构型，在导向、低压控漏和隔离功能区之间是密封堰。本实用新型的有益效果是所述密封结构在超高压条件下易产生强节流效应可实现零泄漏。
