多灵敏度压电式螺栓松动监测装置及其使用与识别方法-兰州理工大学温州泵阀工程研究院

专利号：CN202010587206.4

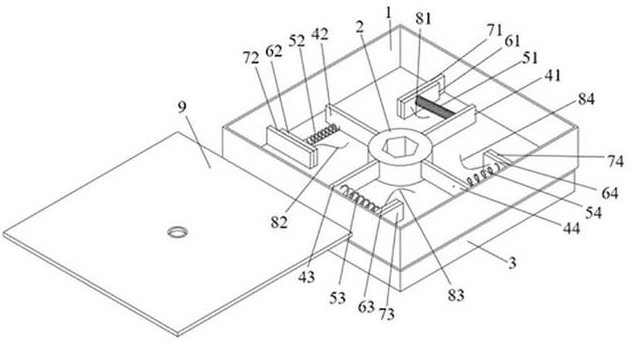

摘要：多灵敏度压电式螺栓松动监测装置及其使用与识别方法，装置包括保护壳，卡环，磁座、动板，弹簧，压电陶瓷，定板，导线，密封板，中轴。本发明基于压电材料两端电压随其压力变化而变化的原理实现螺栓松动识别目的，压电材料设置有四块，分别对应于四种不同的灵敏度的档位以适用于不同的监测要求。当装置与待监测螺栓连接后，测定压电材料的两端初始电压为U1，当螺栓松动产生转角变化，使得压电材料的压力产生变化，测定压电材料此时的电压为U2，计算电压变化值为松动指标，对螺栓连接状态进行识别。通过测量螺栓预紧力和电压之间的相对关系，对该装置进行标定；根据螺栓设计及检测规范，确定螺栓预紧力阈值。
