一种可调节高度的自平衡式压扭试验装置-兰州理工大学温州泵阀工程研究院

专利号：CN202021367540.0

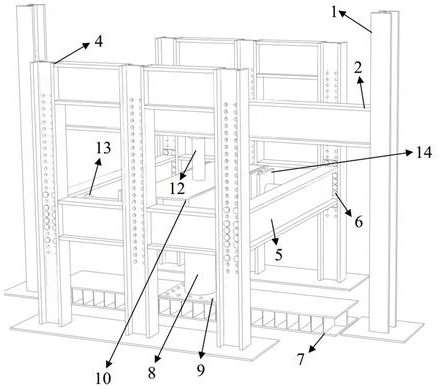

摘要：本实用新型涉及结构工程基本力学试验领域，具体是一种可调节高度的自平衡式压扭试验装置，包括门式钢架型钢柱、门式钢架可调节高度主梁、紧固门式钢架螺栓群、组合钢架、可调节高度扭矩加载梁、紧固组合钢架螺栓群、底梁固定装置、带端板试验件、紧固试件下端螺栓群、压扭多轴加载力臂装置、紧固试件上端螺栓群、竖直电液伺服加载装置、水平电液伺服加载装置、刀铰。传统压扭装置不可调节高度，施加扭矩和轴力的位置不易调整，仅可进行固定高度的柱构件压扭试验；而该种可调节高度的自平衡式压扭试验装置，可通过调节门式钢架主梁和扭矩加载梁的高度，来调整施加扭矩和轴力的位置，可进行不同高度的柱构件压扭试验。
